INSA – INDUSTRIJA SATOVA A.D.
hnol gija voda
ADO SISTEM
ŽIČNO I KOMBINOVANO DALJINSKO OČITAVANJE MERILA
Žično daljinsko očitavanje podrazumeva
prikupljanje podataka sa mernih mesta -
vodomera putem kabla (žična veza). Moduli
su žičanim putem povezani sa nekim od ure-
đaja koji skladišti ili distribuira podatke dalje.
Postoje dva tipa prenosa podataka kablom:
•
M-Bus rešenje
•
PULSE prosleđivanje impulsa sa vodomera bilo kom od uređaja
koji prepoznaju i broje impulse (Scada, PLC, ADO Terminal
ili neki drugi uređaj). Insa ADO uređaji za žično očitavanje
imaju sopstveno baterijsko napajanje. Kao i kod ostalih ADO
uređaja, radi se o LiSOCl
2
baterijama namenjenim specijalno
za korišćenje u telemetriji. U žičanom povezivanju koriste se
najkvalitetniji kablovi sa silikonskom zaštitom, otporni na sve
vremenske uslove.
Svi Insa moduli za žično daljinsko očitavanje poseduju IP68 zaštitu
i u potpunosti su otporni na vlagu i temperature u opsegu -25
O
C
do +80
O
C.
INSA takođe nudi kompletna softverska rešenja za žično očita-
vanje merila.
Kod kombinovanog očitavanja koristimo žične i bežične ADO
uređaje. Zajedno čine automatsko očitavanje velikog broja me-
rila. Korišćenjem ADO Gateway uređaja pravi se „VEZA” između
bežičnih uređaja i nekog već postojećeg žičnog sistema, tako da
se podaci npr. sa već postojeće M-Bus mreže mogu koristiti isto-
vremeno sa podacima iz neke bežične mreže na ADO Terminal ure-
đaju koji će dalje vršiti prikaz ili distribuciju podataka na udaljeni
server ili računar.
Kombinovano očitavanje primenjuje se kod situacija gde treba
spojiti već dve postojeće mreže, žičnu i bežičnu ili kod situacija
gde je potrebno napraviti žičnu mrežu ali je iz tehničkih razloga ne-
moguće razvući kablažu do svih mernih mesta, pa se nedostupni
uređaji moraju očitavati bežičnim putem.
ADO GATEWAY
ADO Gateway uređaj namenjen je za automatsko radijsko očita-
vanje bežičnih ADO uređaja.
Uređaj se fiksno montira u ormar ili na zid u dometu ado uređaja
koji se očitavaju. Posredstvom klasičnog mrežnog UTP kabla (klasa
5), ADO Gateway uređaj se povezuje na ADO Terminal uređaj koji
se podešava da automatski vrši prozivanje i očitavanje uređaja.
Takođe, korišćenjem razdelnika ili rutera, ADO Gateway moguće je
povezati direktno na desktop računar odakle se može vršiti ručno
ili automatsko očitavanje podataka.
RF/M-BUS VENTILI
ADO RF Valve je ventil namenjen automatskom daljinskom zatva-
ranju i otvaranju, gde se komanda zatvori/otvori šalje bežično,
tj. radijskim putem ili putem kabla, odnosno kroz M-Bus mrežu.
Ventil ima rasprostranjenu primenu u sistemima za snabdevanje
vodom i gasom, industriji, prehrambenoj industriji kao i sistemima
za navodnjavanje. Ventil se može koristiti za kontrolu protoka bilo
kojeg fluida, pod uslovom da nije hemijski agresivan, da njegova
temperatura ne prelazi 90
O
C i pritisak od 10 bara.
Ventili se izrađuju u standardnim veličinama DN15 do DN50.
Koriste sopstveno baterijsko napajanje (3,6V) koje omogućava cca
800 zatvori-otvori ciklusa. Kod M-Bus Ventila baterija se nakon
zatvaranja/otvaranja ventila dopunjava iz M-Bus mreže, te je život-
ni vek baterije praktično neograničen.
Akcionarsko društvo“INSA”- Industrija Satova, Zemun
Tršćanska br.21, 11080 Beograd-Zemun
Telefon:
+ 381 11 2612 422
+ 381 11 3713 606
+ 381 11 3713 607
Fax:
+ 381 11 2614 330
E-mail:
info@insa.rs
www.insa.rs

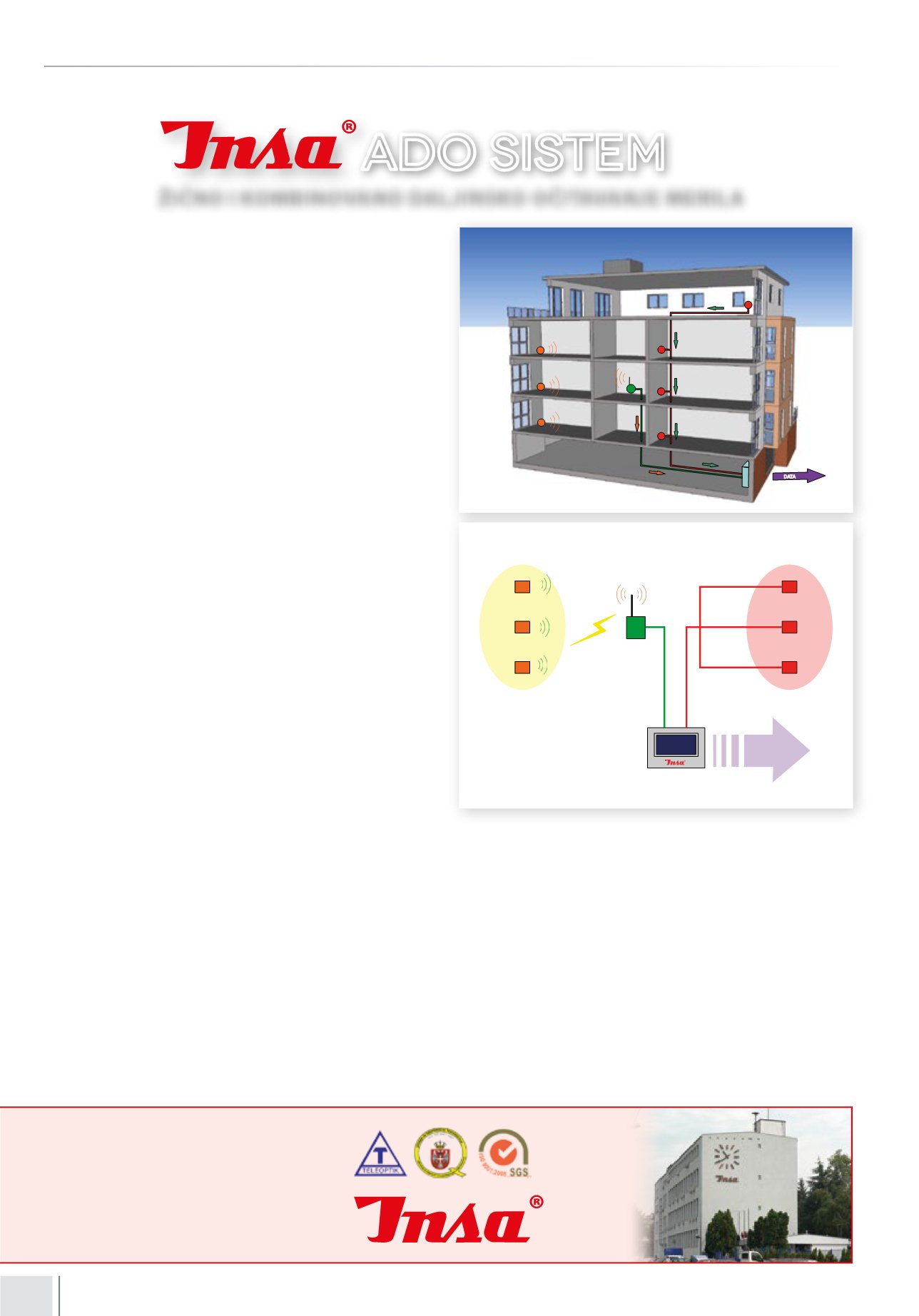

šematski prikaz kombinovanog očitavanja
M-Bus slave 1
M-Bus slave 4
M-Bus slave 3
M-Bus slave 2
ADO Terminal
1
2
3
4
GPRS, GSM,
Wireless
DATA
5
ADO868
6
ADO868
7
G
ADO
Gateway
ADO868
ADO Gateway
ADO M-Bus
ADO 868
ADO Terminal/desktop PC
Bežični sistem
Žični (M-Bus) sistem
GPRS, GSM,
Wireless, WLAN
šematski prikaz kombinovanog očitavanja
šematski prikaz kombinovanog očitavanja
M-Bus slave 1
M-Bus slave 4
M-Bus slave 3
M-Bus slave 2
ADO Terminal
1
2
3
4
GPRS, GSM,
Wireless
DATA
5
ADO868
6
ADO868
7
G
ADO
Gateway
ADO868
ADO Gateway
ADO M-Bus
ADO 868
ADO Terminal/desktop PC
Bežični sistem
Žični (M-Bus) sistem
GPRS, GSM,
Wireless, WLAN
šematski prikaz kombinovanog očitavanja
