PRIMENA TERMOVIZIJE
U GRAĐEVINARSTVU
II DEO
TERMOVIZIJSKE
KAMERE
Vrlo dugo su termovizijske ka-
mere bile bazirane na hlađenim
detektorima, pa su zato bile
komplikovane, glomazne i skupe.
Primena je bila svedena na vojne
i druge specijalne namene. Tek u
novije vreme razvijeni su dovolj-
no osetljivi nehlađeni detektori i
kamere na njihovoj osnovi, što je
izazvalo drastičan pad cena i ula-
zak ove tehnologije u civilni sek-
tor. Danas više poznatih svetskih
proizvođača (FLIR, NEC, FLUKE,
TESTO), nudi čitav spektar razli-
čitih kamera koje nalaze primenu
u gotovo svim oblastima ljudske
delatnosti. Na raspolaganju su
detektori visoke (HD) rezolucije,
velike osetljivosti (ispod 50mK).

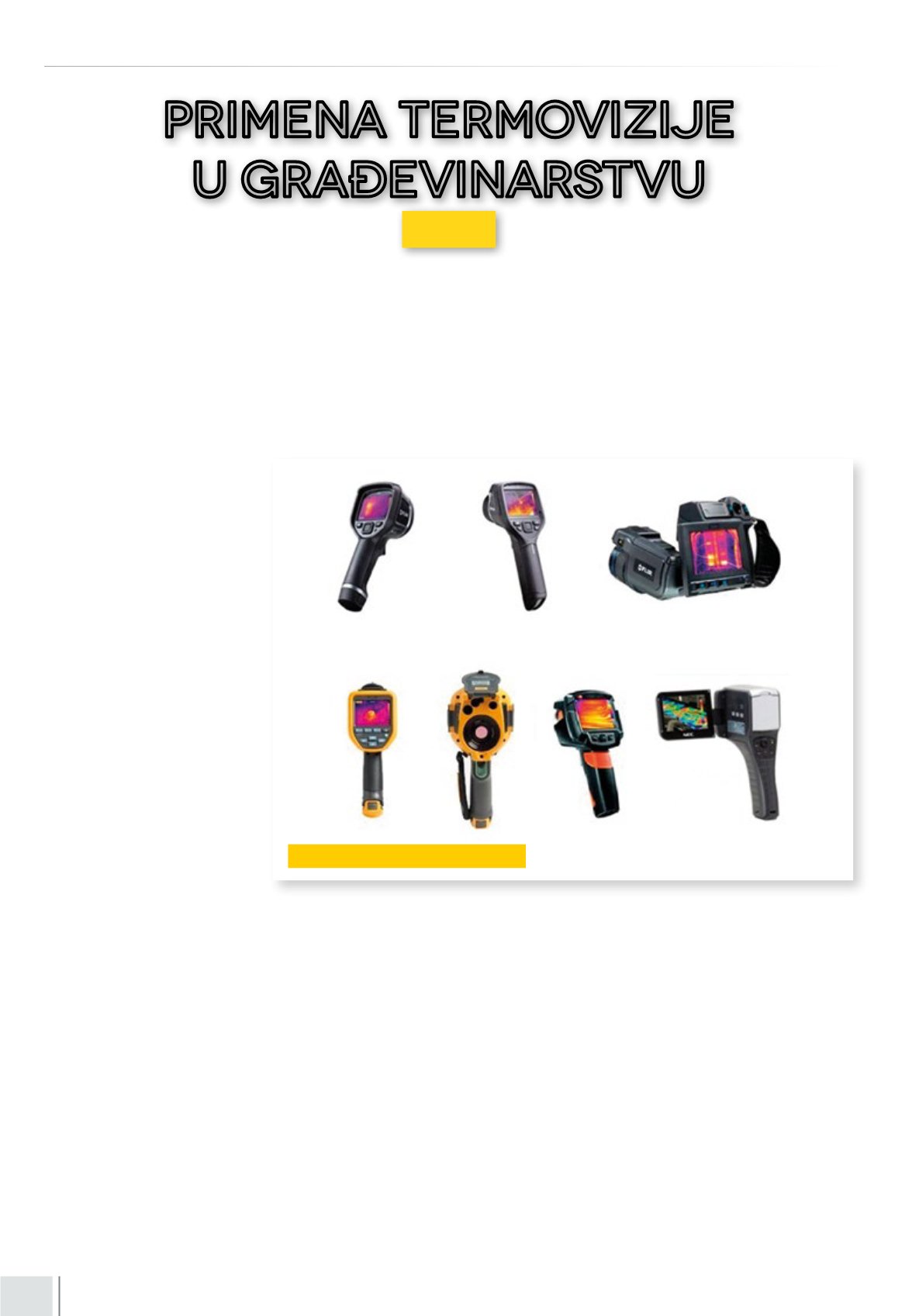

Na slici 6 prikazane su tipične
ručne kamere za primenu u indu-
striji i građevinarstvu.
POSTUPAK
TERMOVIZIJSKOG ISPITIVANJA
Termografsko ispitivanje može biti:
•
kvalitativno, kada se detektuju površine sa odstupanjem
temperaturnog polja, i
•
kvantitativno, kada se određuje vrednost temperature u
odabranim tačkama.
Najpre se izvodi kvalitativno ispitivanje kojim se otkrivaju zone
sa odstupanjima toplotnog polja. Kada je to potrebno, prven-
stveno radi procene stepena oštećenja i prioriteta, određuje se
nivo temperature izabranih tačaka termograma. Za pouzdano
merenje temperature potrebno je uneti tačnu vrednost za koe-
ficijent emisivnosti.
Postupak ispitivanja može se podeliti u dve faze: snimanje ter-
mograma i analiza termograma.
Snimanje termograma
Toplotno zračenje, koje površina objekta zrači, prolazi kroz
atmosferu, preko objektiva kamere stiže na detektor gde se
prevodi u električni signal, koji se prikazuje na ekranu u boji.
Snimak termičke slike je termogram.
Kamera snima izlazno zračenje sa površine objekta i zračenje
atmosfere. Izlazno zračenje koje potiče od objekta umanjeno je
zbog slabljenja pri prolasku kroz atmosferu.
Kako je za ispitivanje bitna samo energija emitovana od objek-
ta, potrebna je kompenzacija ostalih uticaja.
Kompenzacija uticaja atmosfere
Pri prolasku kroz atmosferu dolazi do slabljenja infracrvenog
zračenja zbog apsorpcije od strane čestica iz vazduha, a i
atmosfera emituje zračenje u objektiv kamere.
Uticaj atmosfere se kompenzuje unošenjem sledećih vrednosti
u kameru:
•
rastojanja objekta od kamere: sa većim rastojanjem veća je
apsorpcija atmosfere;
•
relativne vlažnosti okoline: povećanje vlažnosti dovodi do
većeg slabljenja zračenja pri prolasku kroz atmosferu;
•
temperature okoline: sa porastom temperature okoline
povećava se atmosfersko zračenje.
Termovizija je vrlo sofisticirana merna tehnika čiji se početak ekstenzivne primene poklapa
sa početkom trećeg milenijuma. Razlozi za to nalaze se u činjenici da su u termovizijske
kamere kao uređaje koji obezbeđuju vizuelizaciju toplotnog zračenja, morala da budu
ugrađena najnovija dostignuća u mnogim naukama kako bi one postale komercijalno
dostupne i jednostavne za rukovanje. Vrlo veliki prodori u oblasti senzora, tankih filmova,
optoelektronike, mikroelektronike i mikroračunara integrišu se u ove moderne uređaje pri-
lagođavajući ih zahtevima korisnika iz skoro svih oblasti ljudske delatnosti.
≡
Autor teksta: Prof. dr Zoran Stević
rađevinska industrija
Industrija 61 / april 2016.
86
Slika 6. Ručne termovizijske kamere
