Posebno, termovizija se može primeniti kao metoda za ispitiva-
nje krovnih konstrukcija i to:
•
za detekciju propuštanja vlage kod ravnog krova na
građevinama;
•
identifikaciju oštećenja vodom;
•
eliminaciju nepotrebne zamene dobrog krova;
•
dokumentaciju problema pre isteka garancije.
U razvijenim zemljama se termovizija sve više uvodi kao obave-
zna metoda kod kontrole pri primopredaji objekata i u redov-
nom nadzoru i održavanju objekata, a posebno objekata javne
namene. Istraživanja su pokazala da među najveće troškove,
kada je reč o građevinskim
objektima, svakako spadaju
troškovi održavanja. Iz tih
razloga, termovizija kao pre-
ventivna metoda može doneti
ozbiljne uštede, bilo pri krat-
koročnom sprečavanju ozbilj-
nih oštećenja konstrukcije ili
pak dugoročnog podizanja
energetske efikasnosti obje-
kata.
Srbija je dugi niz godina bila
sredina u kojoj se gotovo ni-
malo pažnje nije poklanjalo
uštedi energije i energetskih
resursa. Ipak, u poslednje
vreme se primećuju pozitivni
pomaci u menjanju svesti
ljudi. Oni su vezani pre svega
za pojačano interesovanje
ljudi za ugrađivanje kvalitet-
ne termoizolacije u objekte,
čime se postiže značajna ušte-
da energije, tj. ušteda troško-
va grejanja (zimi) i hlađenja
(leti). U zemljama EU postoji
višegodišnja praksa da država
čak subvencioniše izgradnju
objekata niske energetske
potrošnje, to jest dobro ter-
mički izolovane objekte. EU je
zakonski regulisala IC termo-
viziju zgrada i javnih objekata
(škole, sportske dvorane, že-
lezničke i autobuske stanice,
aerodromi, muzeji, pozorišta,
bioskopi, hoteli, ugostiteljski
objekti). Svakih šest meseci
vrši se termovizijsko ispitiva-
nje elektro instalacija, a ne
izdaje se upotrebna dozvola
ako je termovizijski nalaz ne-
gativan u pogledu toplotne
izolacije.
Napred navedeno moguće
je u potpunosti ilustrovati
brojnim primerima iz prakse.
U cilju utvrđivanja trenutnog
stanja, obavljen je veći broj
termovizijskih snimanja na
različitim objektima. Pored
termograma nalazi se tem-
peraturna skala koja tumači
značenje boja.
GRAĐEVINSKI OBJEKTI

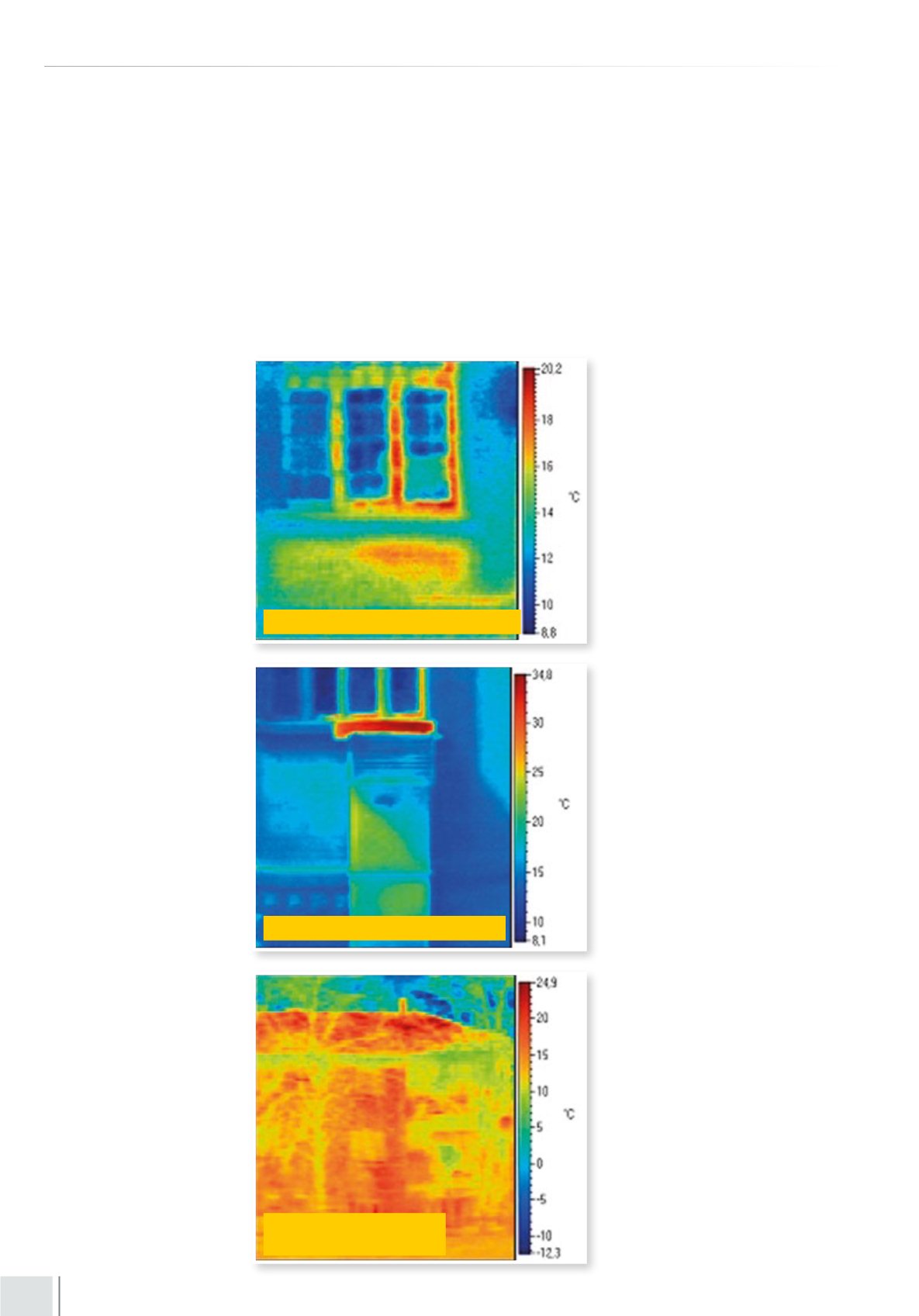

Na slikama 7 do 9 prikazani su tipični termogrami fasade, gra-
đevinske stolarije i krova zgrade.
TOPLIFIKACIJA
Proizvodnja i prenos toplotne energije (toplifikacija) predstav-
lja veoma zahvalnu oblast za primenu termovizije kao metode
za ocenu stanja, preventivno održvanje ali i u cilju povećanja
energetske efikasnosti postrojenja. Raznovrsna oprema koja se
nalazi u navedenim postrojenjima: kotlovi, izmenjivači toplote,
pumpe, parovodi, toplovodi, vrelovodi, elektromotori, električ-
ne instalacije i slično, proizvode, prenose i emituju ogromne
količine toplote. Njihova termovizijska
slika, stoga može biti i jeste odličan
pokazatelj stanja navedenih objekata.
Generalno, kada je reč o toplifikaciji,
termovizijsku inspekciju je moguće
primeniti za ocenu stanja i nadzor:
•
opreme za proizvodnju toplotne
energije (kotlovi, peći i slično);
•
objekata za distribuciju toplotne
energije (toplovodnih mreža, vrelovoda,
parovoda, izmenjivača toplote i drugih
podzemnih instalacija za prenos
toplotne energije);
•
različite mašinske i elektro opreme
ugrađene u navedena postrojenja.
U postrojenjima za proizvodnju to-
plotne energije, to jest energanama
i toplanama, od naročite je važnosti
stanje toplotne izolacije na delovi-
ma opreme koji vrše transformaciju
energije, jer tu gubici mogu biti izu-
zetno veliki. Na slici 10 prikazano je
stanje spoljašnjeg ozida kotla i gubici
energije koji se javljaju usled meha-
ničkog oštećenja – naprslina, a na
slici 4.3.2 gubici toplote koji nastaju
usled loše izolacije – ozida kotla.
Izmenjivači toplote predstavljaju
delove opreme čije ispravno funkci-
onisanje bitno utiče na energetsku
efikasnost postrojenja. Na slici 11
prikazan je izgled (levo) i termovi-
zijski snimak (desno) izmenjivača
toplote.
Za uredno i kvalitetno snabdevanje
potrošača proizvedenom toplotnom
energijom, od najveće je važnosti
stanje na toplovodnim mrežama.
Zbog velike dužine transportnih
puteva, svako pa i najmanje ošteće-
nje izolacije uzrokuje velike gubit-
ke energije. Najveći problem ipak
predstavljaju proboji vrelovoda koji
dovode do totalnog prekida u snab-
devanju potrošača. Primenom ter-
movizije, brzo i lako se lociraju mesta
proboja, skraćuje vreme zastoja u
snabdevanju i smanjuju troškovi
nastali gubicima toplotne energije.
Na slici 12 prikazana je mogućnost
lokalizacije ispravnog toplovoda, a
na slici 13 slučaj proboja vrelovoda.
Slika 7. Loša izolacija prozora i fasade
Slika 8. Ispust prozora zrači toplotu
Slika 9. Zgrada kod koje
ne postoji krovna izolacija
