Sistemi svetlosne i zvučne signalizacije - Primene, tipovi rešenja, najveći proizvođači

Primarna svrha signalnih uređaja je da prenesu nedvosmislene poruke. Međutim, u industrijskim (i drugim) okruženjima postoje brojne situacije koje zahtevaju složenija rešenja. Dakle, koje faktore treba smatrati najvažnijim?

Odgovor na ovo pitanje je jednostavan: bezbednost je uvek ključni faktor.

Bez obzira na kontekst, uloga sistema signalizacije je da obavesti operatere i posmatrače o specifičnim opasnostima ili uslovima koji zahtevaju poseban oprez.

Praktično svako radno mesto, čak i kancelarija, opremljeno je svetlosnom i zvučnom signalizacijom. Često nismo svesni njegovog prisustva, ali je, na primer, neizostavni deo sistema za dojavu požara.

Sistem za dojavu požara koristi svetla i sirene, baš kao i mnogi drugi sistemi upozorenja u fabrikama, mašinskim parkovima i elementima urbane infrastrukture. Isto važi i za protivprovalne alarmne sisteme.

Stoga, pogledajte dole za pregled rešenja i aplikacija u vezi sa široko definisanim terminom “signalizacija“.

Ovaj članak pokriva sledeća pitanja:

• Propisi o zaštiti na radu i sistemi signalizacije

• Vrste signalnih uređaja

• Električni parametri i druga vitalna svojstva signalnih uređaja

• Zvučni alarmi i načini njihovog emitovanja

• Komunikacija zvučnih poruka

• Uređaji za svetlosnu i svetlosnu i zvučnu signalizaciju

• Mogućnosti i tipovi farova

• ATEX direktiva i opasni prostori

Pravni propisi i dobre prakse

Prvo, imajte na umu da se većina propisa koji se odnose na sisteme signalizacije u industrijskim aplikacijama i na radnim mestima primenjuju regionalno, uglavnom u okviru propisa o zaštiti na radu, standardima zaštite od požara itd.

Stoga se smernice koje daju nadležni organi uvek moraju poštovati prilikom instaliranja takvog sistema.

Iz tog razloga, signalne uređaje koje isporučuju svetski proizvođači kupac često može modifikovati i prilagoditi lokalnim zahtevima (npr. promenom boje svetla, podešavanjem jačine i tona itd.).

Sada, hajde da navedemo nekoliko aspekata koji se takođe moraju uzeti u obzir kada je u pitanju projektovanje i instaliranje sistema signalizacije:

• Upozorenja moraju biti dobro vidljiva i zvučna i, ako je moguće, nedvosmislena.

• Svaka situacija koja ugrožava zdravlje ili život ljudi mora biti signalizirana upozorenjem, slično kao u slučaju indikacija prikazanih u opasnim zonama.

• Intenzitet signala mora uzeti u obzir uslove okoline i karakteristike radnog mesta. U oblastima gde teška mašinerija emituje buku i radnici moraju da nose štitnike za sluh, jačina upozorenja mora biti na odgovarajući način podešena. Slično tome, vizuelni signali koji upozoravaju tehničare koji rade sa maskama za zavarivanje takođe moraju biti adekvatno intenzivni.

• Prenošenje poruke je često povezano sa kvarom ili hitnim slučajem, pa sistemi napajanja i upravljanja signalnih uređaja treba da budu uslovljeni, ali nezavisni od rada sistema/mašine sa kojom rade, a to se posebno odnosi na transportere ili proizvodnju. linije u fabrikama i skladištima.

• Signalni sistemi treba da budu podvrgnuti redovnim pregledima i održavanju.

• Propisi se često menjaju, zgrade se renoviraju, a mašinerija se modernizuje, tako da je vredno razmisliti o skalabilnosti signalnog sistema već u fazi projektovanja.

Svaka kompanija treba da teži da razvije jedinstvena, jasna pravila i procedure za svoje sisteme obeležavanja i signalizacije.

U idealnom slučaju, oni bi trebali biti intuitivni ili barem univerzalni (poput putnih znakova i semafora).

U praksi to nije uvek izvodljivo. Međutim, jednostavnost uvek treba da bude jedna od ključnih pretpostavki.

Njegova dodatna prednost je što će takođe olakšati prijem novog osoblja.

Vrste signalnih uređaja i posebni slučajevi

Signalni uređaji se generalno dele na optičke (svetlosne) i akustične (zvučne) celine, međutim ova podela obuhvata različite podkategorije definisane pojedinačnim projektnim rešenjima.

Tehnički aspekti

Pre svega, mora se napomenuti da postoji nekoliko tehničkih parametara koje treba uzeti u obzir, bez obzira na tip signalnog uređaja.

To uključuje električne parametre: izvor napajanja (i napon) i način upravljanja. Signalni uređaji se mogu aktivirati čim se uključi napajanje ili zahtevaju da se obezbedi poseban signal.

U drugim slučajevima, (npr. određeni tornjevi za farove), rad uređaja se kontroliše preko impulsa ili digitalnih protokola.

Stepen korišćene zaštite je još jedan važan faktor koji treba uzeti u obzir.

Većina proizvoda ima IP65 ili IP66 stepen zaštite, odnosno punu nepropusnost za prašinu i otpornost na prskanje vode ili čak na mlaz vode pod pritiskom (u praksi to znači da se modul može prati mašinom za pranje pod visokim pritiskom).

Toplotna tolerancija je takođe važna, posebno kada proizvodi rade u ekstremnim radnim uslovima (npr. u metaloprerađivačkoj industriji ili u hladnjačama).

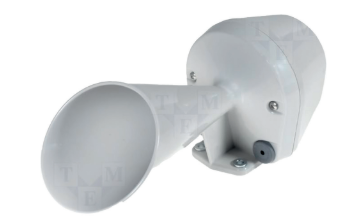

Uređaji za zvučnu signalizaciju

Uređaji za zvučnu signalizaciju prenose poruke emitujući zvuk sa određenim tonom i jačinom.

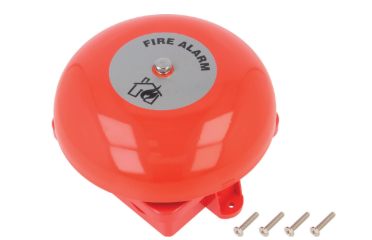

Ova dva parametra su direktno povezana sa komponentama koje se koriste u uređaju, npr. piezoelektrični zujalica ili zvučnik ili čak zvono.

Kako su mnogi proizvodi dostupni na tržištu zasnovani na elektronskim komponentama, možete unapred podesiti intenzitet i vrstu signala, što olakšava objedinjavanje signala upozorenja i alarma u celoj kompaniji.

Tipičan nivo zvuka za većinu uređaja za zvučnu signalizaciju je jednak ili veći od 100 dB, što garantuje čujnost upozorenja, čak iu bučnim proizvodnim objektima.

U ekstremnim slučajevima, intenzitet signala do 120 dB je prihvatljiv, ali se mora imati na umu da uređaj koji emituje zvuk na ovom nivou mora biti postavljen u optimalan položaj (npr. na bezbednoj visini), jer emituje tako jak signal. blizu nečijeg uha može dovesti do gubitka sluha.

Glasovne poruke

Uređaj za glasovnu signalizaciju je relativno često korišćena vrsta uređaja za zvučnu signalizaciju, tako da se svakako mora pomenuti u ovom članku.

Ovaj termin nije sasvim tačan, jer u praksi nisu nužno dizajnirani da reprodukuju ljudski glas, iako je to njihova najčešća namena.

Mogu se koristiti za saopštavanje složenijih sadržaja, npr. usmerite stanare zgrade na ispravne izlaze za bekstvo tokom procesa evakuacije.

Poruka se priprema u obliku digitalnog snimka (MP3 fajl), stavlja se u emiter (obično na memorijskoj kartici) i reprodukuje se kroz zvučnike kada se aktivira.

U tu svrhu, neki proizvodi se isporučuju sa gotovim, profesionalno proizvedenim snimcima.

Svetlosni&svetlosni i zvučni signalni uređaji

Svetlosni signali su striktno kodifikovani propisima koji određuju intenzitet, boju i učestalost različitih poruka, što se posebno odnosi na alarme i svetla upozorenja (npr. koja se koriste u teškim mašinama koje se prevoze putevima).

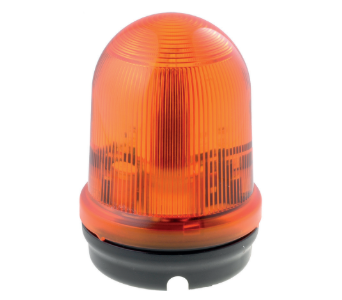

Rotacioni svetionici se koriste u industrijskim postrojenjima da obaveste korisnike o, na primer, pokretanju mašina, zatvaranju/otvaranju kapije, zaglavljivanju mehanizama, itd.

Oni pružaju savršeno čitljive indikacije koje se obično koriste u transportu, logistici, skladištima itd.

U prošlosti, bile su opremljene halogenim ili ksenonskim lampama, ali ih sada postepeno zamenjuju izdržljiviji i skoro podjednako svetli poluprovodnici, odnosno LED diode.

Svetlosni i zvučni signalni uređaji su potrebni ili barem preporučeni iz brojnih razloga.

Njihove “dvostruke” poruke verovatnije će primetiti publika, posebno u neoptimalnim uslovima, npr. po sunčanom danu, blic koji emituje lampa biće utišan kao alarm koji emituje zujalica u pozadini buke teške mašinerije.

Zbog toga su lampe integrisane sa emiterima zvuka veoma popularne vrste signalnih uređaja.

Njihove komponente su iste kao one gore opisane i dostupne su u različitim kombinacijama, odnosno intenzivan zvučni signal ne mora nužno da bude praćen svetlosnim signalom jednako visokog intenziteta (npr. kod požarnih alarma, jaki blicevi mogu dezorijentisati evakuisane ).

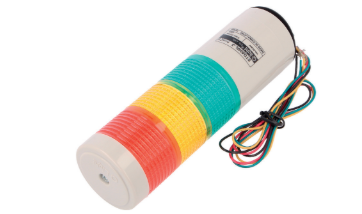

Signalni stubovi (svetionici)

Svetionici, odnosno kombinacija nekoliko lampi i opcionog zvučnika u obliku malog tornja, su nestandardni tip svetlosnih ili svetlosnih i zvučnih signalnih uređaja.

Ovakva rešenja se najčešće isporučuju kao modularne jedinice, ali su dostupne i kompaktne verzije (sa konvencionalnim setom kodova boja, tj. zeleno-žuto-crveno).

Očigledno, modularne verzije olakšavaju prilagođavanje signalnog uređaja specifičnim radnim okruženjima, određenim konvencijama ili lokalnim propisima.

To uključuje ne samo boje svetlosti, već i tipove zvučnih signala (kontinuirani, povremeni, pulsni).

Skalabilnost je takođe važna prednost modularnih tornjeva za farove.

Stoga, u nekim slučajevima, gde je prvobitno dovoljno instalirati jednu lampu, vredi razmotriti i modularno rešenje.

Svetionici se obično postavljaju sa postoljem koje takođe služi kao konektor ili razvodnik, a ponekad čak i na dodatnu nogu sa rukavom kako bi se osigurala njegova optimalna visina i vidljivost.

Dolaze u okruglim (cilindričnim) i zidnim verzijama (sa zakrivljenim licem za najveći mogući radijus emisije).

Zone opasnosti od eksplozije

Zone opasnosti od eksplozije (Ex) su verovatno najjedinstvenija radna okruženja za signalne uređaje, gde može doći do curenja isparljivih ili tečnih zapaljivih materija (gasa, petrohemijska postrojenja), ili gde se skladište opasni materijali (npr. municija).

U takvim prostorima podjednako su važni i efikasna signalizacija i neophodnost upotrebe propisno atestiranih i sertifikovanih proizvoda.

Sasvim je očigledno: ako, prilikom aktiviranja ili tokom rada, signalni uređaj generiše varnicu, to može izazvati paljenje. Stoga rešenja kao što su zvona ili elektromehaničke komponente ne dolaze u obzir.

Štaviše, signalni uređaji moraju biti napajani preko intrinzično bezbednih separatora ili Zener barijera koje ispunjavaju istu funkciju.

To zahtevaju međunarodni propisi, kao što je ATEX direktiva koja se primenjuje u EU.

Originalni izvor teksta: TME
