Dugmad i indikatori su najosnovnije komponente interfejsa brojnih uređaja, od industrijskih mašina do potrošačkih uređaja. Dolaze u velikom broju formata, veličina i električnih specifikacija – mnoge od njih možete pronaći u našem katalogu proizvoda.

Kao rezultat sve veće potražnje za rešenjima koja bi bila pogodna za različite primene, neki proizvođači su specijalizovani za LED signalne uređaje.

Nemački Signal-Construct je jedan od najpriznatijih brendova u ovoj oblasti.

U nastavku pogledajte njen asortiman namenjen proizvođačima raznih elektrotehničkih uređaja, u kojima ćete sigurno pronaći savršena rešenja prilagođena vašim potrebama, bez obzira na namenu.

Ovaj tekst pokriva sledeća pitanja:

Nestandardni uređaji za optičku signalizaciju

LED indikatori montirani direktno na PCB

Zaštita LED dioda na panelu

LED alternative za neonske signalne uređaje

Energetski efikasni moduli osvetljenja

Indikatori postavljeni na tablu

Dve popularne metode montaže uključuju instaliranje indikatora direktno u kola ili na panele.

U drugom slučaju, oni se montiraju u proreze, a zatim se pritiskaju na površinu pomoću zavrtnja, često uz primenu kontra podloške.

Ova metoda rezultira proizvodnjom panela koji pokazuju visok stepen zaštite od ulaska.

Pored toga, olakšava održavanje ili zamenu neispravnih komponenti (što nije potrebno često zbog odličnog veka trajanja LED dioda).

Treća prednost ovog rešenja je njegov modularni dizajn, što rezultira pojednostavljenim proizvodnim procesima.

Fotografija od: TME

LED signalni uređaji postavljeni na panel mogu biti u različitim formatima.

Oni sa specifičnim svojstvima su opisani u nastavku, ali osnovna podela proizilazi iz materijala od kojih su napravljeni.

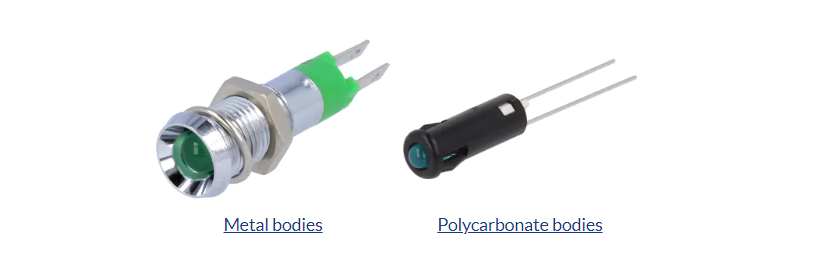

Metalne komponente se postavljaju u tela sa navojem, a plastični elementi (od polikarbonata) se montiraju na presovanje.

Asortiman proizvoda Signal-Construct uključuje indikatore montirane u proreze od 6–30 mm, u brojnim standardnim verzijama boja.

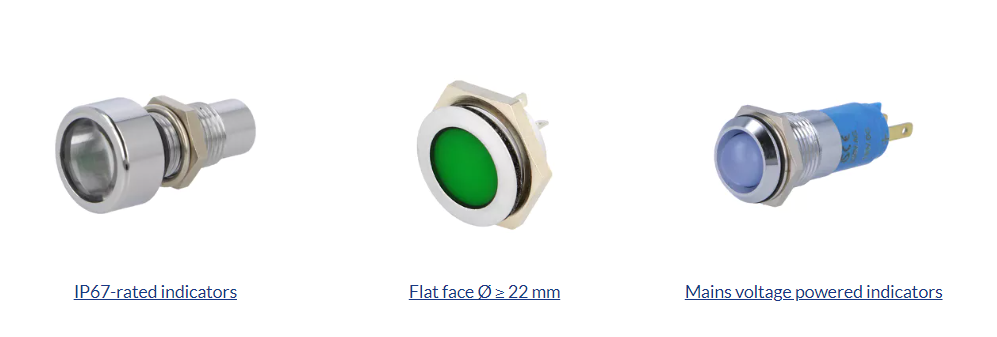

Imajte na umu i da mnogi proizvodi koje nudimo imaju IP67 ocenu (puna otpornost na prašinu i vlagu na prednjoj strani) i odličan raspon toplotne tolerancije od -40°C do 75°C (u zavisnosti od modela).

Fotografija od: TME

Opseg napona napajanja je još jedna vitalna karakteristika proizvoda predstavljenih ovde.

Signal-Construct dizajnira svoja rešenja za različite aplikacije, takođe u ovom pogledu.

Pored najtipičnijih komponenti koje rukuju naponima od 6 V do 28 V DC, TME katalog proizvoda uključuje signalne uređaje koji rukuju naponima do 230 V AC (tj. kompatibilni sa tipičnim parametrima mreže).

Štaviše, imajte na umu da proizvođač nudi širok izbor signalnih uređaja velikih dimenzija, čiji prečnik LED (face sočiva) prelazi 22 mm, dizajniranih uglavnom za industrijsku primenu kako bi jasno ukazivali na status mašine, ali se mogu naći iu kokpitima ili kontrolnoj tabli, ugrađenI u drumska i šinska vozila, čamce i dr.

Signalni uređaji montirani na PCB

Još jedna popularna grupa LED indikatora uključuje komponente montirane direktno na štampano kolo.

U većini slučajeva, oni se sastoje od više od jedne LED diode.

Njihov dizajn kućišta obezbeđuje ravnomerni razmak, a os sočiva ostaje paralelna sa ravninom laminata.

Ovaj format olakšava izgradnju kontrolnih panela i projektovanje PCB-a, a takođe čini indikatorske jedinice čvršćim.

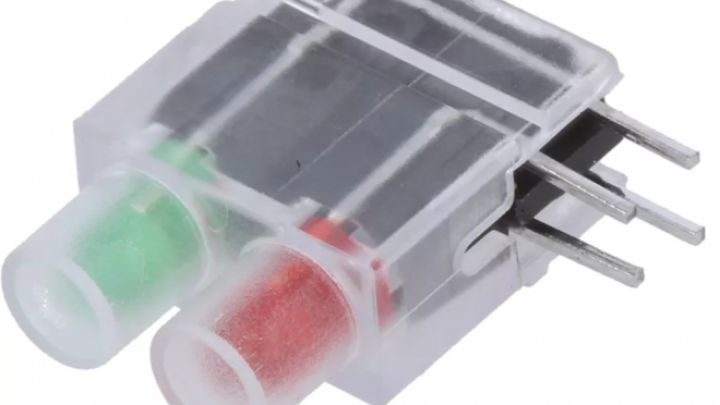

Fotografija od: TME

LED signalni uređaji montirani direktno na štampane ploče dostupni su po pristupačnim cenama i na taj način ne utiču značajno na krajnje troškove proizvodnje uređaja.

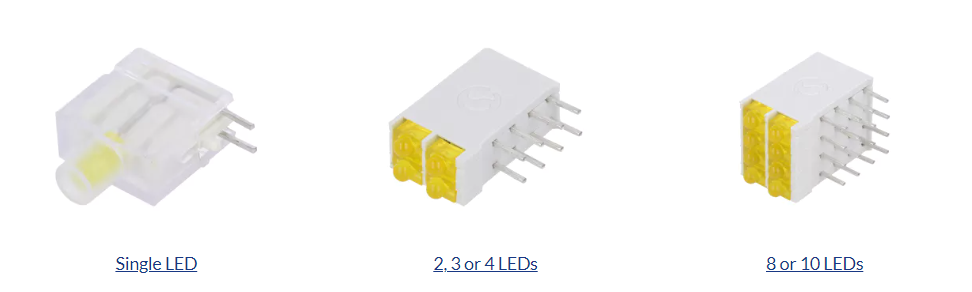

Dostupni su u verzijama za smeštaj od 1 do 10 LED dioda, sa provodnicima za montažu kroz rupu (THT) raspoređenim u jednom ili više redova (na standardnom razmaku od 2,54 mm).

Obezbeđuju dobru vidljivost signala sa uglom osvetljenja od čak 70°.

Proizvođač nudi različite verzije boja (uključujući zelenu, žutu, crvenu ili plavu) plus različite mešane varijante.

Ostali proizvodi Signal-Construct

Osim indikatora, Signal-Construct nudi brojne povezane i komplementarne proizvode.

U nastavku pogledajte najvažnije primere, ali zapamtite da je ova lista proizvoda samo uzorak raznovrsnog portfelja proizvoda dobavljača.

LED rasvetna tela

Ako indikator sa određenom bojom treba da se ugradi u veću strukturu, LED svetlo može dobro doći.

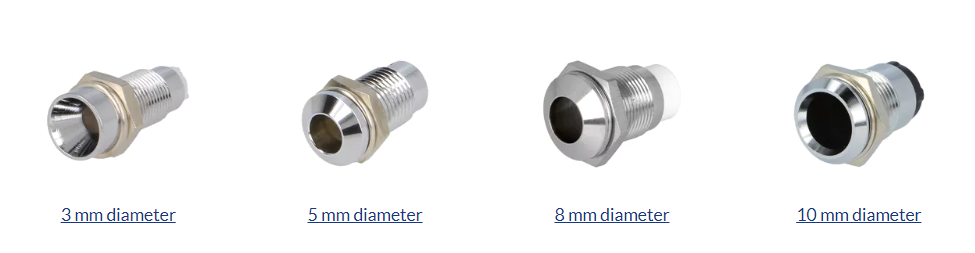

Signal-Construct nudi ovakva rešenja za LED diode, sa najčešćim varijantama prečnika, odnosno 3 mm, 5 mm, 8 mm i 10 mm.

Fotografija od: TME

Svetiljke su napravljene od metala i dolaze sa izolacionim plastičnim umetcima dizajniranim da učvrste LED diode u telu i spreče kratki spoj na njegovim vodovima.

TME katalog proizvoda uključuje crne i srebrne komponente sa konveksnim i konkavnim površinama.

Izrađeni su od pažljivo odabranih materijala kako bi se osigurala željena izdržljivost.

Štaviše, odabrani modeli se isporučuju sa providnim štitnicima za zaštitu izvora svetlosti od mehaničkih oštećenja i vremenskih uslova, kao i za održavanje IP67 rejtinga svetiljke.

Fotografija od: TME

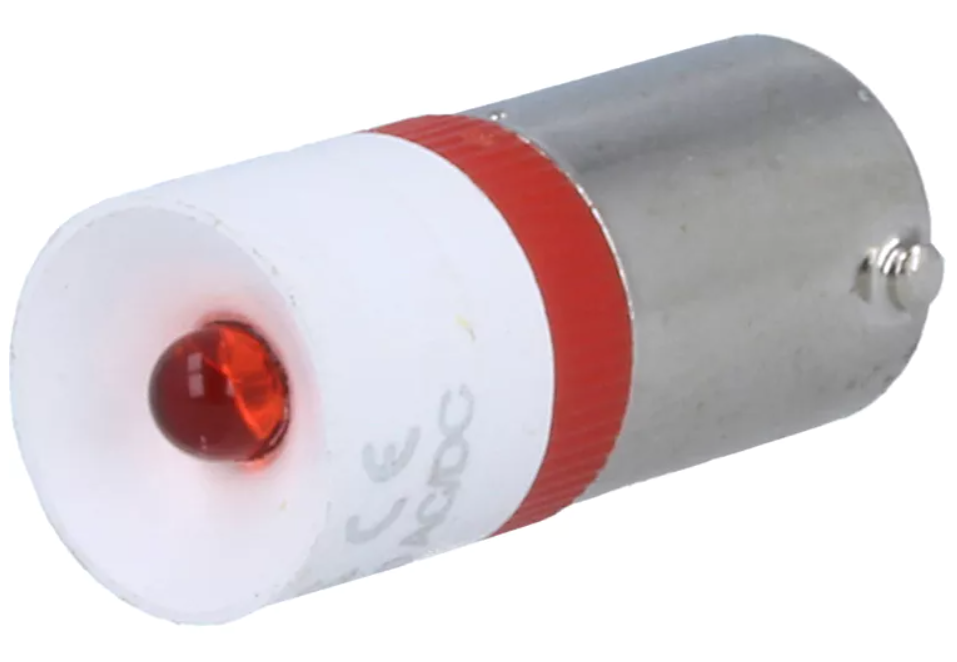

Lampa ugrađena u utičnicu BA9S je alternativa tradicionalnim signalnim uređajima.

Do nedavno, neonske sijalice su korišćene za signalizaciju prisutnosti napona u mreži.

Često su se ubacivali u BA9S utičnice kako bi se olakšala brza zamena kada je to bilo potrebno.

Trenutno su neonski izvori svetlosti zastareli i zamenjuju ih LED.

Signal-Construct obezbeđuje indikatore čiji dizajn omogućava da se umesto klasičnih sijalica instaliraju najsavremeniji poluprovodnički signalni uređaji.

Dolaze u verzijama od 130 V i 230 V AC (zelena, crvena, plava, žuta i bela).

Očigledno, ove poslednje mogu da se koriste i kao komponente osvetljenja, jer njihova svetlina dostiže i do 7000 mcd.

LED lampe

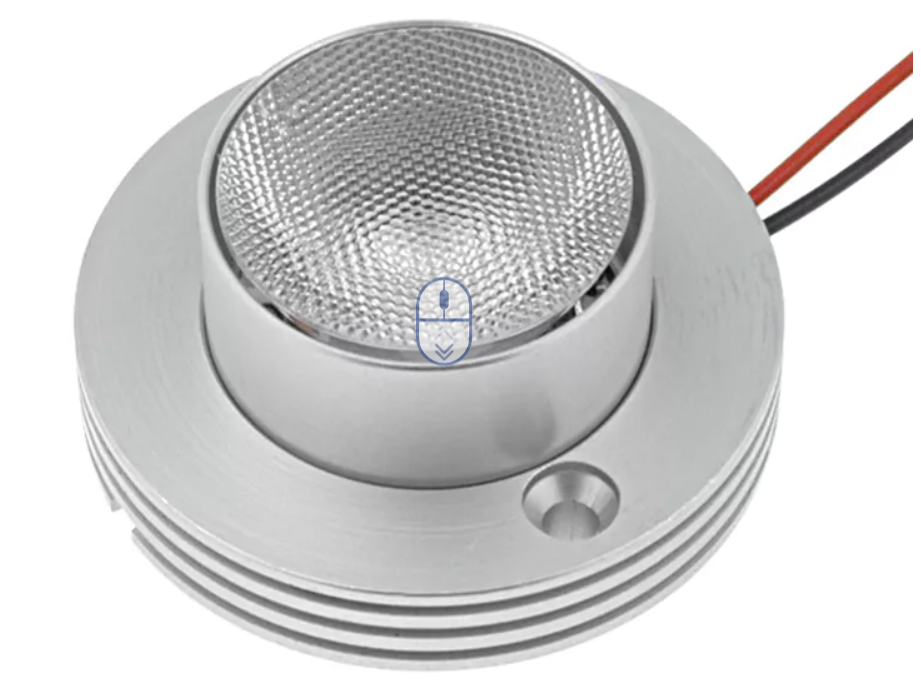

Minostar moduli su još jedan primer komponenti za osvetljenje koje obezbeđuje Signal-Construct.

Uključuju izvore svetlosti male veličine (38 mm), bele tačke. Mogu da obezbede dodatno osvetljenje za unutrašnjost kontrolnog ormana itd.

Iako im je snaga samo 1155 mV, njihova osvetljenost odgovara onoj kod klasične sijalice od 25 V (oko 100 – 140 lm).

Fotografija od: TME

Štaviše, dizajnirani su za kontinuirani rad. To je moguće zahvaljujući specijalno dizajniranoj prirubnici, koja odvodi toplotu i istovremeno služi kao element za montažu modula.

Minostar lampe se napajaju sa 3,3 V DC, a njihova strujna potrošnja je 350 mA.

TME katalog proizvoda uključuje module sa nekoliko verzija sočiva sa različitim uglovima svetlosnog snopa (od 15° do 35°).
