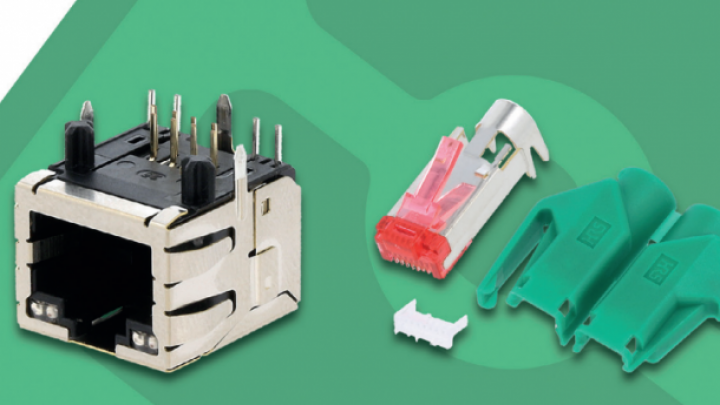

RJ45 konektori kompanije Phoenix Contact – za industrijsku primenu

Ethernet mreže su postale široko korišćeni metod komunikacije. U industrijskim uslovima, kontroleri koji podržavaju takvu komunikaciju omogućavaju centralizaciju sistema automatizacije, pa čak i daljinsko upravljanje industrijskim procesima. Isto važi i za domaćinstva u kojima “pametni“ uređaji (TV aparati, frižideri itd.) koriste kućnu internet vezu.

Iako su metode bežičnog prenosa (VLAN) veoma popularne, žice ostaju najpouzdaniji metod prenosa informacija – posebno žice viših kategorija, propisno zaštićene, razdvajajući simetrične signale u pojedinačnim parovima žica i dodatno zaštićene od mehaničkih oštećenja. Međutim, samo kabliranje neće obezbediti stabilan pristup mrežnoj komunikaciji.

Jednako važnu ulogu imaju i utikači koji se koriste na krajevima kablova i utičnice ugrađene u uređaje. Njihova struktura i karakteristike su definisane međunarodnim standardima koji regulišu komunikaciju preko Etherneta i industrijskog Etherneta (npr. u industrijskom standardu PROFINET).

U nastavku predstavljamo pregled RJ45 konektora (dominantni standard Ethernet utikača i utičnica) nemačkog dobavljača Phoenix Contact.

Ovaj svetski poznati brend specijalizovan je za inovativna i izdržljiva rešenja u oblasti signalnih komponenti – releja, konektora, kao i priključnih kablova, izvora napajanja, kućišta i drugih proizvoda koji se koriste u izgradnji industrijske opreme.

RJ45 utičnice

RJ45 konektori se najčešće nalaze u računarima i elementima LAN mreže (ruteri, čvorišta itd.). Zbog troškova, to su često plastične utičnice. Phoenix Contact nudi veze sa većom otpornošću na elektromagnetne smetnje, koje garantuju brži prenos podataka.

Industrijske utičnice

U industrijskim uslovima, RJ45 konektori moraju biti zaštićeni od nekoliko faktora. U slučaju Phoenik Contact utičnica, proizvodi su napravljeni otporni na vibracije i udare, a takođe su prilagođeni za rad u širokom temperaturnom opsegu (od -40°C do 105°C).

Kontakti su napravljeni od pozlaćene legure bakra, što smanjuje mogućnost korozije. Njihov trenutni kapacitet dostiže 3A, što ih čini kompatibilnim sa PoE aplikacijama (napajanje preko Etherneta).

U pogledu prenosa podataka, proizvodi su usklađeni sa standardom Cat6A, odnosno omogućavaju prenos brzinom od 10GB/s na maksimalnoj frekvenciji od 500MHz. Niklovano kućište okružuje celo telo i pruža zaštitu od elektromagnetnih smetnji (EMI).

Fotografija od: TME

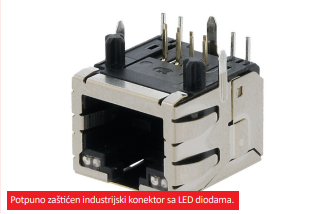

U ponudi su modeli sa ugrađenim LED diodama (standardni par za vezu signala i prenos), u pravoj i ugaonoj varijanti (osa konektora je okomita ili paralelna sa PCB). Rešenja su prilagođena procesima reflow lemljenja, tako da se mogu koristiti u masovnoj proizvodnji.

RJ45 utičnice za SMD i THT montažu

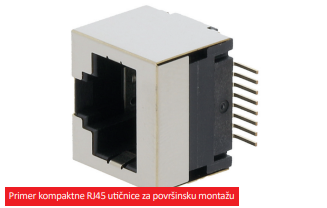

Pored proizvoda namenjenih industrijskoj primeni, Phoenix Contact nudi i utičnice za manje zahtevne projekte. Ovo su proizvodi namenjeni i za THT i za SMD aplikacije. Dostupne su i u kompaktnim varijantama – plitke i bez LED indikatora.

Njihovi kontakti su napravljeni od pozlaćene fosforne bronze (visoko izdržljiva legura bakra i kalaja sa dodatkom crvenog fosfora).

Kao i u slučaju gore opisanih rešenja, nude izolaciju na nivou od 1kV (između namotaja signalnog transformatora) i 1,5kV (između sabirnice podataka i kućišta), a zatvoreni su u metalno kućište. Međutim, njihova toplotna tolerancija je niža (do 85°C).

RJ45 utikači

Fotografija od: TME

Ethernet kablovi dobrog kvaliteta opremljeni su pletenim ili metalizovanim folijskim ekranom i dodatnim provodnikom za uzemljenje. U kablovima viših kategorija (iznad 6A) preporučuje se i zaštita parova žica.

Da bi se u potpunosti iskoristile mogućnosti prenosa skupih ethernet kablova, treba koristiti utikače u skladu sa svetskim standardima.

Krimpovani utikači

Najpopularniji metod montiranja RJ45 utikača je presovanje konektora na krajevima kablova. Prilikom ugradnje, pojedinačne žice se ubacuju u žlebove za razdvajanje, a zatim se izdužene lopatice svakog od kontakata zabijaju u žice, čime se obezbeđuje pravilno pričvršćivanje kabla i veza sa veoma malim otporom.

Phoenix Contact proizvodi su dizajnirani za kablove sa provodnicima sa poprečnim presekom od 0,1mm2 do 0,2mm2. Imaju metalnu stezaljku koja je povezana sa telom, što obezbeđuje odgovarajuću zaštitu veze.

Dodatno, konektor je smešten u najlonsko kućište. Proizvodi su dostupni sa ethernet konektorima kategorije 6 (zeleni) i 6A (žuti).

Utikači montirani bez alata

Osim konektora ugrađenih na kabl na tradicionalan način, Phoenix Contact nudi grupu utikača koji ne zahtevaju nikakav poseban alat kada je u pitanju instalacija. Reč je o konektorima sa metalnim telom (od livenog cinka), čija dva dela stvaraju polugu – pri zatvaranju kućišta, žice provodnika se ugrađuju u IDC kontakte.

Sam kabl se učvršćuje na mestu pomoću konusnih izbočina., koji vezu čine otpornom ne samo na povlačenje, već i na udarce i vibracije. Takva konstrukcija ubrzava proces montaže, što može biti posebno važno tokom popravki, minimizirajući zastoje.

Utikači su dostupni u ravnim i ugaonim verzijama, potpuno su zaštićeni i kompatibilni sa standardima kategorije 5 ili 6A (u zavisnosti od modela).

Fotografija od: TME

Variosub – serija nepropusnih RJ45 konektora

Sva gore opisana rešenja karakteriše zaštita od prodora na osnovnom nivou IP20. Međutim, ethernet mreže se takođe koriste u teškim uslovima životne sredine – na otvorenom, u postrojenjima za preradu, u radionicama za obradu metala, drveta ili plastike, iu mnogim drugim situacijama, gde je potrebna otpornost na prašinu, vlagu ili čak poplavu. Variosub serija je razvijena za takve primene.

Proizvodi iz ove serije su utikači montirani u čvrsta kućišta opremljena kablovskim uvodnicama, zaptivkama i u odabranim modelima, dvostranim bravama za zaključavanje. Oni će dobro raditi sa utičnicama montiranim na panelu pomoću četiri montažne rupe ili steznog zavrtnja.

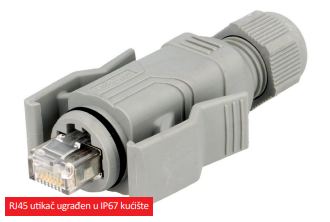

Ethernet veze napravljene korišćenjem Variosub konektora dostižu IP65/IP67 ocenu (u zavisnosti od varijante) – stoga su potpuno otporne na prašinu i mlaz vode. Njihove zaptivke su napravljene od nitrila, odnosno gume otporne na ulje.

Utičnica je spojena na utikač pomoću QUICKON (push-in) tehnologije.

Phoenix Contact garantuje izdržljivost od 1000 ciklusa parenja – Variosub serija će stoga biti idealno rešenje za privremene instalacije na gradilištima ili za spoljašnju primenu.

Tekst pripremio: TME
