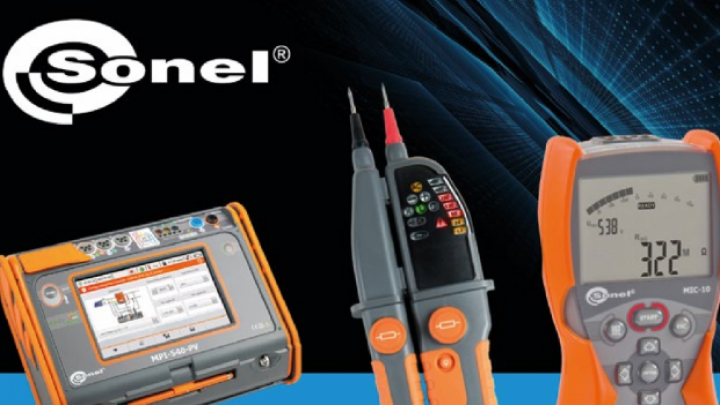

PROFESIONALNI MERNI INSTRUMENTI KOMPANIJE SONEL

Ogroman asortiman proizvoda kompanije Sonel je sada dostupan u TME katalogu. Sonel je nadaleko poznat proizvođač, a njegovi proizvodi spadaju u sam vrh mernih instrumenata i cenjeni su u elektroenergetskoj i železničkoj industriji i drugim granama industrije – pre svega u onim koje koriste visokostrujnu i visokonaponsku infrastrukturu za napajanje.

U nastavku predstavljamo Sonel proizvode koje sada možete kupiti direktno iz TME skladišta. Zbog velikog broja proizvoda, u ovom tekstu su predstavljene osnovne i opšte karakteristike opreme. Za više informacija, preporučujemo vam da posetite naš onlajn katalog u kome ćete pronaći detaljnu specifikaciju predstavljenih Sonel proizvoda.

MERAČI, MULTIMETRI, LABORATORIJSKA OPREMA

Ponuda Sonela obuhvata kako osnovne merne instrumente, koje koriste električari, pa čak i inženjeri elektronike (često čak i amateri) – tako i visoko precizne, specijalizovane uređaje namenjene profesionalcima iz elektroenergetske industrije. U nastavku predstavljamo prvu grupu proizvoda: elementarnu opremu servisnih i remontnih radionica i nezaobilazni alat elektrotehničara i inženjera održavanja.

PRENOSIVI DIGITALNI MULTIMETRI

Prenosivi digitalni multimetri kompanije Sonel nude širok spektar funkcionalnosti. Osim merenja napona (do 1kV AC/ DC), struje (do 10A), otpora (od 50Ō do 10MŌ) i testiranja kontinuiteta kola – što su osnovne funkcije koje se traže od savremenih brojila – takođe nude merenje frekvencija (do 10MHz), kapacitivnost (do 10mF), kao i mogućnost povezivanja temperaturne sonde (uključeno u set kod nekih modela).Multimetri su dostupni u različitim veličinama, uključujući i džepne, napajaju se baterijama za jednokratnu upotrebu ili ugrađenom punjivom baterijom i ispunjavaju niz zahteva standarda EN61010 (u različitim kategorijama).

Treba napomenuti da se u TME katalogu nalaze uređaji opremljeni Bluetooth modulom koji omogućava prenos rezultata merenja u realnom vremenu na telefon sa instaliranom Sonel Multimeter Mobile aplikacijom, što omogućava, na primer, praćenje osnovnih parametara instalacije dok se na nju priključuju električna opterećenja. U međuvremenu, model CMM-60 je opremljen sa ugrađenom memorijom za 2000 zapisa i jasnim, grafičkim displejom koji može da prikaže grafikone koji ilustruju prikupljene podatke.

AC/DC MERAČI I SONDA SA STEZALJKAMA

Merači stezaljki su stekli popularnost nudeći siguran metod merenja velikih struja bez potrebe za skidanjem izolacije sa visokonaponskih vodova. Možete kupiti Sonel instrumente namenjene za merenje naizmeničnih i/ili jednosmernih struja, kao i model namenjen ispitivanju struje curenja (samim tim i za dijagnostikovanje kvarova u instalaciji ili oštećenja priključene opreme).

U zavisnosti od modela, Sonel ponuda u ovoj kategoriji obuhvata proizvode sa mernim opsegom do 3000A (do 1000V), opremljene adapterom za termoelement, poklopcem ili kućištem, kao i niz korisnih funkcija, kao što je snimanje vrhovne vrednost (PEAK HOLD) i granične vrednosti (MIN/MAKS), procena udarne struje i pričvrsni fleksibilni merni kalem.

ELEKTRIČNI TESTERI

Osnovno ispitivanje električne instalacije se radi upravo uz upotrebu električnih testera: ovi kompaktni uređaji vam omogućavaju da odredite kontinuitet veze, napon koji se dovodi u utičnicu (ili centralu), mogu se koristiti i za merenje otpora, prisustvo faze testiranje, detekcija opasne razlike napona (50V AC, 120V DC). Oni su mobilni i praktični uređaji koji garantuju sigurnost pri radu sa instalacijama do 1000V, savršeno zaštićene od faktora okoline (IP65).

Detekcija da li je provodnik povezan sa fazom može se uraditi i uz pomoć Sonel beskontaktnih testera (opremljen vizuelnim i zvučnim alar- mom). Ovi instrumenti definitivno poboljšavaju sigurnost rada sa energetskim instalacijama, smanjujući rizik od slučajnog dodirivanja žice pod naponom.

INDIKATORI REDOSLEDA FAZA

Indikatori redosleda faza pomažu da se odredi tačan redosled električnih vodova u trofaznim instalacijama. To je, naravno, osnovni instrument za rad sa ovakvom vrstom sistema – bilo da je reč o snabdevanju stambene zgrade ili radnih mesta.Sonel proizvodi rade sa opsegom frekvencija od 10Hz do 70Hz i naponima od 35V do 690V AC - tako da se mogu koristiti i za testiranje napajanja motora kontrolisanih pretvarača.

Senzor skoro da ne zahteva održavanje, zahteva ispravan priključak na terminale, što se vrši uz pomoć sondi uključenih u set ili (u slučaju odabranih modela) trofaznog adaptera za utičnicu.

PIROMETRI

Pirometri su postali popularni jer nude brz i relativno precizan metod merenja temperature- parametar koji igra ključnu ulogu u HVAC, građevinarstvu, elektronskoj, električnoj,automobilskoj industriji i mnogim drugim oblastima. Dva modela pirometra Sonel dostupna su u TME kataloga: u opsegu od -32°C do 380°C i od -50°C do 1600°C.

Proizvode karakteriše rezolucija od 0,1°C, a viši model (DIT-500) ima niz karakteristika, kao što su brza frekvencija uzorkovanja (preko 6Hz), memorija za 100 zapisa, mogućnost prenosa podataka na računar preko USB kabl, aktivira alarm nakon prekoračenja unapred podešenih vrednosti praga.

LUKSMETRI

Luksmetri se koriste za određivanje intenziteta osvetljenja. To je posebno bitan faktor u kancelarijama i radnim mestima (navedenim pravilima), ali iu javnom prostoru. Ovi uređaji se odlikuju visokom osetljivošću i rezolucijom (čak 0,001lk), a mogu se koristiti u prostorijama osvetljenim LED, fluorescentnim, užarenim, halogenim i sličnim svetlima.

Merenja se vrše automatski (mogu se vršiti periodično i snimati u internu memoriju od 16.000 zapisa). Svi proizvodi imaju USB konektore za prenos podataka, a neki modeli su opremljeni i bežičnim komunikacionim modulima.

REFLEKTOMETRI

Reflektometri kompanije Sonel omogućavaju lociranje oštećenja kablova za napajanje i telekomunikacione infrastrukture na deonicama dužine do 6000m. Na displeju možete videti grafikon koji vam omogućava da tačno odredite lokaciju oštećenja (kvar, oštećenja izazvana vlagom). Reflektometri su namenjeni distributerima kablova, proizvođačima električnih instalacija, kao i tehničarima za održavanje sistema za napajanje i komunikaciju.

TESTERI I MERAČI ELEKTRIČNIH INSTALACIJA

Dok se gore navedeni proizvodi iz ponude Sonela odlikuju širokim spektrom primene – u nastavku su proizvodi koji su pre svega namenjeni električarima, instalaterima, široko shvaćenim elektroprivredama i drugim profesionalcima kojima su potrebni instrumenti vrhunskog kvaliteta. Ovo su proizvodi sa visokim parametrima, dizajnirani da se koriste u teškim uslovima životne sredine - ali takođe garantuju visoku preciznost merenja. Ovde moramo da istaknemo da je reč o merenjima od kojih može zavisiti bezbednost korisnika, operatera i posmatrača.

Merenje otpora izolacije omogućava da se obezbedi odgovarajuća zaštita operatera električne opreme, korisnika električnih instalacija i da se proveri bezbednost osnovnih elemenata infrastrukture za snabdevanje električnom energijom. Osnovni model koji nudi Sonel, MIC-30, dizajniran je pre svega za upotrebu u stambenim zgradama, komunalnim zgradama, radnim mestima - dobro je rešenje za proveru parametara uređaja za centralno grejanje, uređaja za podno grejanje, sistema protiv zaleđivanja, a takođe i telekomunikacioni i kompjuterski kablovi.

U slučaju MIC-10 i MIC-15 (sa maksimalnim mernim naponom na 10kV i 15kV, respektivno),instrumenti se takođe mogu koristiti u železničkoj industriji, elektroenergetskim objektima, za pregled kablova ulične rasvete i kao zaštita stubnih trafo stanica i dr. U zavisnosti od proizvoda, opseg merenja može da dostigne čak 40TŌ. Instrumente karakteriše njihova otpornost na elektromagnetne smetnje (zahvaljujući digitalnim filterima) i visoka strujna efikasnost (koja omogućava spaljivanje oštećene izolacije kabla kako bi se brzo odredilo mesto kratkog spoja). Zahvaljujući funkciji glatkog porasta napona u vremenu, testeri omogućavaju otkrivanje i lociranje (preko sekcionih merenja) delimičnog pražnjenja, odnosno proveru starenja izolacije.

Odabrani modeli se mogu prilagoditi za ispitivanje objekata sa naponom preko 34,5kV. Ovi uređaji takođe imaju funkciju testa dielektričnog pražnjenja (takođe automatski pražnjeni predmet koji se ispituje nakon završetka testova).

MERAČI OTPORA UZEMLJENJA

Merači otpora uzemljenja kompanije Sonel dolaze u kompaktnoj verziji (sa osnovnom funkcionalnošću), MRU-10; iu naprednoj verziji - MRU-120. Ovo poslednje omogućava merenje korišćenjem 3- i 4-žične metode, 3-polne metode sa stezaljkama (višestruko uzemljenje), 2-klemne metode (bez potrebe za korišćenjem po- moćnih sondi zabijenih u zemlju), kao i kao merenje otpora tla Venerovom metodom i otpora zaštitnih veza i izjednačavanja potencijala. Testovi su laki za sprovođenje zahvaljujući grafičkom LCD ekranu i jasno označenim funkcijama.

Pošto se ispitivanja uzemljenja često vrše u nepovoljnim uslovima životne sredine (gradilišta, antenski nizovi), proizvođač je pripremio specijalnu verziju merila za teške uslove rada (MRU-120HD), zatvorenih u kućište koje je otporno na prašinu, vlagu i mehanička oštećenja.

Dodatne funkcije ovih uređaja obuhvataju merenje napona interferencije, pomoćne elektrode, određivanje otpora tla u om-metrima (ili: om-stopama), kao i funkciju kalibracije stezaljke. Kao i većina Sonel uređaja, i MRU brojila sarađuju sa namenskim softverom koji obezbeđuje distributer, namenjen kreiranju izveštaja i preciznoj analizi prikupljenih podataka. Proizvodi ispunjavaju zahteve standarda EN 61557-4.

RCD TESTERI I MERAČI

RCD testeri, koji se koriste za proveru efikasnosti uređaja diferencijalne struje, predstavljaju suštinski deo opreme prilikom pregleda električnih instalacija. Merenja obavljena sa Sonel testerima mogu se vršiti na komponentama sa standardnim strujama okidanja (od 10mA do 500mA).

Ovo su kompaktni uređaji koji se napajaju baterijom od 9V, isporučeni sa kućištem, kablovima, pin sondama i krokodil kopčama. Imaju ugrađenu memoriju rezultata merenja (990 zapisa), monohromatski LCD ekran sa pozadinskim osvetljenjem sa velikim znakovima. Uređaj se može koristiti sa AC, A i B tipovima RCD-ova.

TESTERI ELEKTRIČNE OPREME

Pravilno ispitivanje električnih uređaja (električni alati, kućni aparati, industrijske mašine) produžava njihov vek trajanja, ali i pomaže u zaštiti operatera od strujnog udara i minimizira rizik od požara. Sonel testeri su dizajnirani za ispitivanje parametara navedenih u brojnim domaćim i međunarodnim bezbednosnim standardima, kao što su: otpor zaštitnog provodnika, otpor izolacije, struja curenja, nazivna snaga, potrošnja energije, napon i frekvencija.

Funkcionalnost proizvoda takođe uključuje automatski izbor opsega merenja ili podešavanje vremena isključivanja RCD-a. Zahvaljujući svom kompaktnom dizajnu, jednostavnom povezivanju sa testiranim kolom/uređajem i intuitivnom interfejsu (u slučaju PAT-820: prikazan na velikom ekranu u boji), Sonel brojila omogućavaju značajno ubrzanje procesa pregleda i održavanja.

Zbog toga su poželjni instrumenti u odeljenjima održavanja, servisnim i remontnim radionicama mašinskih parkova, kao i preduzeća koja iznajmljuju i iznajmljuju elektromehaničke uređaje. Još jedna prednost ovih proizvoda je njihova ugrađena memorija, mogućnost izvoza rezultata u namenski analitički softver (Vindovs sistem), kao i saradnja sa mobilnom aplikacijom (Android).

Štaviše, sa Sonel proizvodima, osnovni testovi se mogu obaviti u pokretu (uređaji se napajaju baterijama). Brojila imaju izdržljiva kućišta, otporna na uticaje okoline i mehaničke faktore.

DETEKTORI KABLOVA

Neophodan instrument u građevinarstvu, elektroenergetskoj, gasnoj i petrohemijskoj industriji, kao iu železničkoj i telekomunikacijskoj industriji. Sonel kablovski detektori omogućavaju precizno određivanje usmeravanja i dubine kablova za napajanje, telekomunikacionih ka-
blova, cevi i vodova (uz pomoć sonde za prenos u zemlju). Dodatna funkcionalnost detektora je njihova mogućnost rada u radio/pasivnom režimu (detekcija elektromagnetnog zračenja koje emituje kabl).

Svaki uređaj je opremljen funkcijama koje su korisne tokom inspekcijskih radova (npr. alarm koji se aktivira kada se otkrije kabl koji je previše plitko postavljen). Detektori imaju opciju podešavanja radne frekvencije (i za aktivni i pasivni režim) i snage. U energetski efikasnom režimu, određeni modeli mogu da rade do 100 sati sa jednim punjenjem.

ANALIZATORI KVALITETA ELEKTRIČNE ENERGIJE

U kategoriji analizatora kvaliteta električne energije, Sonel proizvodi se mogu podeliti u četiri grupe. Prvi su kompaktni merači (MPI- 507/506) sa osnovnom funkcionalnošću, koja omogućava proveru da li je instalacija izvršena ispravno. Ovi instrumenti nude merenje parametara petlje kratkog spoja (impedansa u sistemima do 240/415V AC sa maksimalnom mernom strujom od 7,6A/13,1A); provera uređaja sa zaostalom strujom (sa rezidualnom strujom u rasponu od 10mA do 500mA), uključujući merenje stvarne struje i vremena okidanja; merenje otpora uzemljenja (pomoću 3-polne metode) i merenje otpora zaštitnog i izjednačavanja potencijala; koji ukazuje na redosled faza.

Zahvaljujući praktičnom kućištu, tastaturi sa pozadinskim osvetljenjem i mogućnosti povezivanja sa računarom, ovaj uređaj je savršen za inspekcije u stambenim zgradama ili starijim industrijskim instalacijama. MPI-520 merači imaju sličnu funkcionalnost, zajedno sa automatskim testiranjem kablova (takođe uključivanjem u strujnu utičnicu). Pored toga, ovi modeli proveravaju i parametre snage: napon, naizmeničnu struju, frekvenciju, kao i aktivnu, reaktivnu i prividnu snagu. Drugu grupu proizvoda (MPI-540) čine visokokvalitetni multifunkcionalni merači, opremljeni trofaznim registratorom, namenjeni za profesionalni rad u elektroenergetskoj industriji, koja se, između ostalog, koriste za postavljanje i kontrolu fotonaponskih sistema.

Omogućavaju izvođenje potpuno automatizovanog, naprednog testa (zasnovanog na merenjima u S klasi standarda EN 61000-4-30) i štampanje rezultata u obliku izveštaja (uz pomoć namenskog softvera). Pored očiglednih prednosti – pune mobilnosti i punjive baterije – proizvodi su opremljeni velikim ekranima osetljivim na dodir i softverom sa ugrađenim sistemom podrške (operater dobija jasna uputstva o tome kako da poveže analizator sa testiranom instalacijom). Na displeju se mogu prikazati grafovi napona i struje u vremenu (dajući uređaju funkcionalnost visokonaponskog osciloskopa) i drugi parametri. Poslednja grupa proizvoda su analizatori PKM-711 – stacionarni uređaji dizajnirani za daljinsko praćenje parametara snage. Ovi proizvodi kombinuju funkcionalnost svih gore navedenih uređaja, kao i mogućnost sprovođenja niza testova koji su tipični za elektroenergetsku industriju (npr. preopterećenje transformatora; asimetrija napona i struje), a takođe imaju instalirane GSM, GPS i WI-FI module.

Podaci koje dostavlja analizator (ili grupa analizatora) mogu se centralno agregirati kako bi se nadgledala mreža za distribuciju i proizvodnju energije (npr. na vetroelektranama ili solarnim farmama).

DETEKTORI CURENJA

Ultrazvučni detektori curenja pomažu u lociranju oštećenja u instalaciji (propuštanje u cevima/hidrauličnim rezervoarima i posudama pod pritiskom, itd.), izvora električnog pražnjenja i kvarova na metalnim predmetima (ležajevi, vratila, kućišta) uz korišćenje akustičnih talasa (oko 40 kHz). Rezultati se signaliziraju zvučno i vizuelno (prikaz trakastog grafikona).

Proizvodi se isporučuju sa futrolom i dodatnim sondama u kompletu, što omogućava pregled na teško dostupnim mestima – otporni su i na tipične temperature okoline (od -20°C do 45°C) i kao takvi se mogu koristiti kako unutar tako i izvan zgrada. Napaja ih 9V 6LR61 baterija.

MILIOMMETRI

Miliommetri imaju brojne upotrebe – kako u proizvodnim procesima, tako i prilikom ispitivanja industrijskih uređaja. Sonel proizvodi, u zavisnosti od izabranog modela, mogu da se koriste za proveru električne zaštite, kontakata, spojeva (zavarenih, zalemljenih, zašrafljenih), kao i otpornih i induktivnih objekata: motora, transformatora, namotaja niskoim- pedansnih namotaja itd. Ručni, automatski ili kontinuirano merenje se vrši korišćenjem 4-žične metode, obezbeđujući najveću tačnost rezultata.

Proizvodi su dizajnirani da budu u skladu sa zahtevima sledećih standarda: EN61010 300V CAT III, EN61010 300V CAT IV, EN61010 600V CAT III. Njihov najniži opseg merenja je 0...999mŌ, a podešavanje se može izvršiti automatski (zajedno sa termičkom kompenzacijom). Pošto se uređaji napajaju preko punjive baterije i odlikuju se visokim IP rejtingom (čak i do IP67), mogu se koristiti u teškim uslovima životne sredine.

MERAČ IMPEDANSE PETLJE KRATKOG SPOJA

Ovi merači, napajani iz punjive baterije, omogućavaju proveru zaštite od prekomerne struje u električnim instalacijama. Ovo su proizvodi visoke struje (za ispitivanje kola sa osiguračima od nekoliko stotina A) koji mogu da rade u instalacijama sa nazivnim naponom u rasponu od 110/190V do 400/690V (odabrani modeli) sa frekvencijom od 45Hz – 65Hz, takođe kao i merenja iz sistema kratkog spoja (uključujući sisteme faza-faza).

Rezultati automatizovanog testiranja (otpor i reaktansa) se prikazuju na ekranu i mogu se sačuvati u memoriji uređaja (do 990 zapisa). Instrumenti imaju funkciju merenja očekivanog napona dodira (i napona udarnog dodira).

Brojila su namenjena ispitivanju uređaja/zaštita u vetroelektranama, železničkim i elektroenergetskim instalacijama.

Originalni izvor texta: TME
