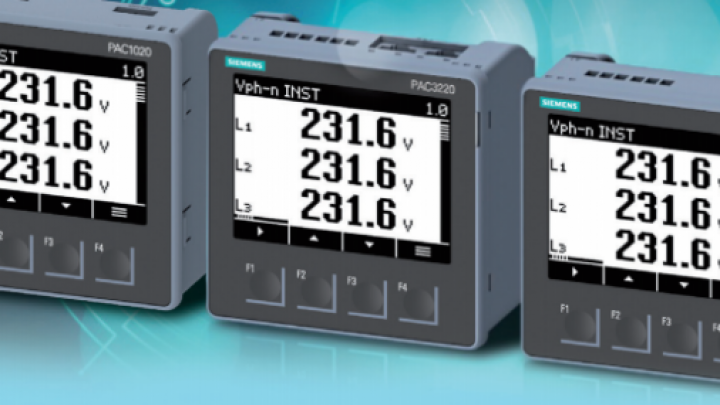

Novi 7KM mrežni analizatori PAC1020 / PAC3120 / PAC3220

7KM PAC mrežni analizatori omogućavaju precizno i pouzdano merenje energetskih vrednosti za dovode, izvode ili pojedinačna opterećenja.

Pored informacija o vašim električnim instalacijama i distribuciji električne energije, pružaju i merene vrednosti za procenu stanja sistema i kvaliteta napajanja.

Za dalju obradu izmerenih podataka, uređaji su opremljeni širokim spektrom komunikacionih opcija za laku integraciju u sisteme automatizacije i upravljanja energijom na višem nivou.

• Jednostavno rukovanje, intuitivni interfejs na više jezika

• Veliki, osvetljeni grafički LCD displej omogućava dobru čitljivost čak i pod lošim uslovima osvetljenja

• Brza montaža zahvaljujući nosačima za montažu uređaja bez dodatnog alata

• Mali prostorni zahtevi zahvaljujući kompaktnom dizajnu 96x96x56 mm (ŠxVxD)

• Široko područje primene zahvaljujući velikom broju funkcija i mogućnosti.

• Merenje električnih veličina na 50 i 60 Hz, korišćenje i u sistemima sa UL /CSA zahtevima

PAC1020

Pristupačno rešenje za osnovno merenje snage i transparentnost potrošnje. Idealno za primenu u infrastrukturnim i komercijalnim objektima.

Povezivanje:

• Može se koristiti u TN, TT i IT mrežama

• Direktno merenje napona do 400 V, ili preko naponskih transformatora

• Merenje struje preko strujnih transformatora x/1 A ili x/5 A

Napon napajanja:

• Široki opseg: 85 V – 276 V AC

Merenje:

• struja, napon, aktivna energija, reaktivna

energija, prividna energija, frekvencija

Komunikacija:

• Integrisan RS-485 interfejs, Modbus RTU

Digitalni ulazi i izlazi: 1 DI + 1DO.

PAC3120

Isplativo rešenje za merenje svih osnovnih električnih veličina. Idealno za primenu u industrijskim, infrastrukturnim i komercijalnim objektima.

Povezivanje:

• Može se koristiti u TN, TT i IT mrežama

• Direktno merenje napona do 690 V, ili preko naponskih transformatora

• Merenje struje preko strujnih transformatora x/1 A ili x/5 A

Napon napajanja:

• 95 … 240 V AC 50/60 Hz ili 110 … 340 V DC

• 22 … 65 V DC

Merenje:

• Napon, struja, frekvencija, snaga, faktor snage

• Aktivna i reaktivna energija

• THD i asimetrija napona i struje

• Brojač časova rada i univerzalni brojač

• Praćenje zadatih limita

• Minimalne i maksimalne vrednosti

Digitalni ulazi i izlazi:

• 2 DI + 2DO

PAC3220

Napredno rešenje za precizno merenje električnih veličina. Idealno za primenu u industrijskim, infrastrukturnim i komercijalnim objektima.

 Povezivanje:

• Može se koristiti u TN, TT i IT mrežama

• Direktno merenje napona do 690 V, ili preko naponskih transformatora

• Merenje struje preko strujnih transformatora x/1 A ili x/5 A

Napon napajanja:

• 95 … 240 V AC 50/60 Hz ili 110 … 340 V DC

• 22 … 65 V DC

Merenje:

• Napon, struja, frekvencija, snaga, faktor snage

• Aktivna i reaktivna energija

• THD i asimetrija napona i struje

• Brojač časova rada i univerzalni brojač

• Praćenje zadatih limita

• Minimalne i maksimalne vrednosti

Komunikacija:

• 2x Switched Ports (10/100Mbit/s)

• Modbus TCP

Dodatni komunikacioni moduli:

• PROFIBUS direktno u TIA Portal

• PROFINET direktno u TIA Portal

• RS485: Modbus RTU

Digitalni ulazi i izlazi:

• 2 DI + 2DO

Dodatni moduli:

• 7KM PAC 4 DI/2 DO dodatni modul digital- nih ulaza/izlaza

• 7KM PAC I(Diff), I(N), dodatni modul analognih ulaza
