Kablovi bez halogena i povezani propisi Osnovne informacije o bezbednosti ožičenja

Kada kupujemo kablove i ožičenje, često ih vidimo označene kao “bez halogena“, “samogasivi“ ili opisane misterioznim akronimima kao što je „LSZH“.

Ali na šta se ovo tačno odnosi?

U ovom članku ćemo za vas definisati njihovo značenje.

Izgradnja kablova je mnogo komplikovanija nego što bi prosečna osoba mislila.

Ova tema obuhvata više od samo kablovskih provodnika i njihovu sposobnost da provode struje različitog intenziteta ili signale određene frekvencije.

Kada je u pitanju traženje pravog proizvoda za datu primenu, njegova izolacija, odnosno materijal koji je upotrebljen za izradu spoljašnjeg (i unutrašnjeg) omotača kabla, i njegova svojstva pokazuju se kao veoma značajne varijable.

U nastavku možete pronaći neke popularne fraze, sertifikate i karakteristike koje koriste proizvođači da opisuju svoje proizvode.

Šta znači “bez halogena“?

Halogeni, ili elementi grupe 17, uključuju fluor, hlor, brom, jod i astat.

Oni su hemijski elementi koji formiraju soli i mogu se naći u nekim jakim kiselinama (uključujući, naravno, hlorovodoničnu kiselinu).

Oni su toksični, do te mere da predstavljaju pretnju po ljudski život, kako u gasovitom stanju, tako i kao dim koji nastaje sagorevanjem.

Halogeni se koriste u proizvodnji mnogih različitih plastičnih masa kako bi im dali željena svojstva.

Zatim, od takve plastike se prave izolacije žica, najpopularniji primer je PVC, odnosno polivinilhlorid, koji je jedinjenje hlora.

Odsustvo halogenih jedinjenja najčešće rezultira manje štetnim efektima dima koji se oslobađa pri sagorevanju plastike.

Ova karakteristika je od ključnog značaja u kontekstu zaštite od požara. Kada postoji požar, otrovni gas može biti opasan kao plamen ili visoka temperatura.

Zbog toga je sve veći akcenat na korišćenju materijala bez halogena, posebno pri proizvodnji kablova namenjenih za upotrebu u životnim prostorima, kancelarijama ili transportu (automobilska i železnička industrija).

Srećom, istraživanja u oblasti hemije su omogućila razvoj mnogih alternativnih, manje toksičnih materijala u poslednjih nekoliko decenija.

Kao posledica toga, cena proizvodnje takvih materijala i njihovih derivata (uključujući kablove sa izolacijom bez halogena) je značajno smanjena.

Mnogi od vrhunskih proizvođača, npr. nemački brend HELUKABEL, nudi širok asortiman ovakvih proizvoda, koji ne samo da pružaju odličnu zaštitu izvođačima i korisnicima elektro instalacija, već i povećavaju bezbednost drugih u slučaju požara.

LSZH

LSZH je skraćenica za Low Smoke Zero Halogen, i opisuje materijale koji emituju ograničenu količinu dima (tokom sagorevanja) i ne sadrže jedinjenja halogena.

Ovaj akronim se koristi npr. pri opisu materijala od kojeg se izrađuju kablovi.

Međutim, imajte na umu da ne imenuje specifično hemijsko jedinjenje, već se odnosi samo na njegova svojstva.

HELUKABEL takođe proizvodi ovu vrstu proizvoda, npr. višežilni kontrolni kablovi serije JZ-500 i OZ500.

FRNC

To je još jedan akronim koji opisuje svojstva materijala.

To je skraćenica od.Flame Retardant, Non Corrosive, što znači da je izolacija samogasiva (ne širi plamen) i da ne sadrži korozivne hemikalije.

U praksi to podrazumeva upotrebu materijala bez halogena. Kada je u kontaktu sa plamenom, ova vrsta ožičenja uglavnom oslobađa vodenu paru i ugljen-dioksid. To je još jedna vrsta proizvoda koje nudi HELUKABEL.

Izolacioni materijali

Ako je izolacioni materijal toliko važan kada je u pitanju ožičenje i protivpožarna bezbednost, bilo bi mudro da se upoznate sa materijalima koji se koriste za pravljenje spoljnih omotača.

Iako svi oni, na ovaj ili onaj način, smanjuju rizik od trovanja parom ili barem povećavaju toplotnu toleranciju ožičenja, imaju i druge karakteristike koje treba imati na umu prilikom kupovine.

EPDM

EPDM je etilen-propilen-dien guma, tj. vrsta sintetičke gume. Njegove najznačajnije karakteristike su otpornost na toplu vodu i vodenu paru, kao i na alkohole, zbog čega se između ostalog koristi za proizvodnju creva za rashladnu tečnost za motorna vozila.

Ožičenje napravljeno od ovog materijala ima otpornost na izlaganje UV zračenju i usporava starenje uzrokovano uslovima okoline.

(Unakrsni) polietilen

Polietilen je vrsta termoplastičnog materijala, čija elastičnost, mehanička i termička svojstva zadovoljavaju potrebe većine vrsta ožičenja.

Često sadrži unakrsne veze. U procesu proizvodnje, ovaj tip polietilena se podvrgava elektronskom snopu, koji pokreće hemijsku reakciju koja dovodi do dodatnog poboljšanja premaza.

Kao rezultat toga, premaz pored otpornosti na plamen i električnih (i toplotnih) izolacionih svojstava, dodatno ispoljava visoku mehaničku izdržljivost i duži vek trajanja od jakni od npr. PVC.

Polietilen je deo veće grupe hemijskih jedinjenja, poliolefina (ponekad se taj naziv koristi za označavanje materijala od kojeg je napravljena izolacija).

Zbog svog stabilnog hemijskog sastava, kablovi sa polietilenskim omotačem se koriste u veoma teškim okruženjima, na primer za napajanje dubokomorskih potapajućih pumpi.

PUR

Važna i prepoznatljiva osobina poliuretanskih izolacija je da zadržavaju svoju fleksibilnost u širokom rasponu temperatura.

Takođe se mogu pohvaliti visokom mehaničkom otpornošću (abrazija i habanje) i otpornošću na UV zračenje (sunčevo zračenje).

Nažalost, zbog svoje strukture, PUR izolacije ne garantuju otpornost na vlagu, jer su podložne hidrolizi, odnosno sporom raspadanju kao rezultat kontakta sa vodom.

Silikon

Kablovi sa silikonskim omotom su malo skuplji, ali i izuzetno izdržljivi. Njihove najznačajnije prednosti uključuju visoku tačku paljenja, otpornost na mnoga hemijska jedinjenja, široku toplotnu toleranciju (200°C i više) i veliku fleksibilnost.

Zbog tako visokog kvaliteta, silikonski kablovi se koriste u mernim ili montažnim aplikacijama. U TME katalogu silikonski kablovi su grupisani u posebnu kategoriju.

CPR i EN50575

CPR (Construction Products Regulation) je propis koji je na snazi u zemljama EU.

Njegova glavna svrha je da reguliše pitanja koja se odnose na materijale koji se koriste u građevinarstvu, posebno na njihovu podložnost požaru i njihovo ponašanje kada su izloženi plamenu.

Uredba klasifikuje ožičenje u smislu tačke paljenja, hemijskih jedinjenja vidljivih tokom sagorevanja, itd. CPR omogućava da se jasno odredi klasa ('Euroklasa') datog proizvoda – to se radi kroz laboratorijsko ispitivanje (kao što je opisano u standard EN50575).

Oni koji su zainteresovani za kupovinu ožičenja (npr. programeri ili instalateri) treba uglavnom da obrate pažnju na dve vrste kablova: Eca i Dca.

Prvi se može koristiti u samostojećim stambenim zgradama, garažama, poljoprivrednim i šumarskim gazdinstvima.

Zahtevi za Dca kablove su strožiji, zahvaljujući čemu se mogu instalirati u višespratnicama i visokim zgradama (više od desetak spratova), školama, vrtićima ili javnim komunalnim zgradama.

Međutim, važno je napomenuti da ova vrsta ožičenja nije dozvoljena u oblastima za evakuaciju.

Dobavljači poznatih brendova se staraju da proizvode širok izbor žica koje su usaglašene sa različitim klasifikacijama za fotonaponske, instalacijske, kontrolne ili čak zvučničke i IKT aplikacije.

Klase i klasifikacije zapaljivosti

Poslednje pitanje (donekle slično CPR standardu) koje treba rešiti kada govorimo o bezbednosti ožičenja je njegova klasa zapaljivosti.

Postoji nekoliko simbola koji se koriste za označavanje, ali najpopularniji koji vredi zapamtiti su standardi UL94 i ECE R-118.

UL94

UL94 je standard razvijen u SAD, koji omogućava da se predvidi kako će se dati materijal ponašati u slučaju požara ili, tačnije, u kontaktu sa plamenom.

To je klasifikacija na više nivoa koja se primenjuje na plastične materijale. U slučaju izolacije kablova, najčešće ocene su UL94V-0 i UL94V-2.

Prvo znači da gorenje prestaje u roku od 10 sekundi nakon što se plamen ukloni. Može doći do kapanja rastopljene plastike, sve dok kapljice nisu upaljene.

Niža klasa zapaljivosti (V-2) dozvoljava upaljene kapljice plastike, a vreme gorenja je produženo na 30 sekundi. UL94 testovi se sprovode paljenjem vertikalno postavljenog uzorka (približno 12 cm dužine) materijala.

Oznaka 118 prisutna je u mnogim zemljama, jer dolazi iz Uredbe UN br. 118. ECE je skraćenica za Ekonomsku komisiju za Evropu.

Cilj ECE R-118 uredbe je da ujednači međunarodne tehničke propise u vezi sa ponašanjem pri gorenju materijala koji se koriste u konstrukciji putničkih automobila.

Pre svega, to se tiče komponenti putničkog prostora, odnosno vrata, poda, kontrolne table/kokpita, itd. Naravno, u modernim automobilima sve ove komponente su elektrificirane i pune senzora, prekidača, elektronskih kola i aktuatora.

Svi oni podležu gore navedenoj regulativi, kao i njihovo ožičenje, odnosno svi kablovi i žice koji se koriste u podnim i nadzemnim snopovima, za povezivanje ozvučenja itd.

Usklađenost sa standardom ECE R-118 je ključna karakteristika kada su u pitanju kablovi koji su namenjeni za upotrebu u automobilskoj industriji.

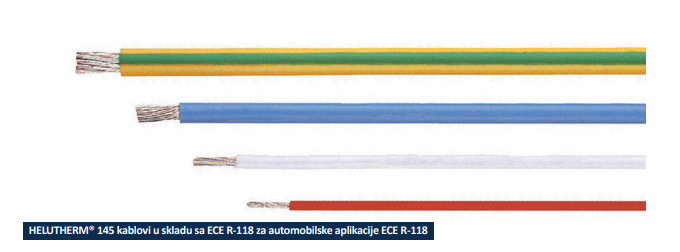

Serija HELUTHERM® 145 iz HELUKABEL-a može poslužiti kao primer takvih proizvoda.

Visoka toplotna tolerancija postiže se umreženom izolacijom, koja je otporna čak i na vrhove za lemljenje čija temperatura može dostići do 380°C

Originalni izvor teksta: TME
