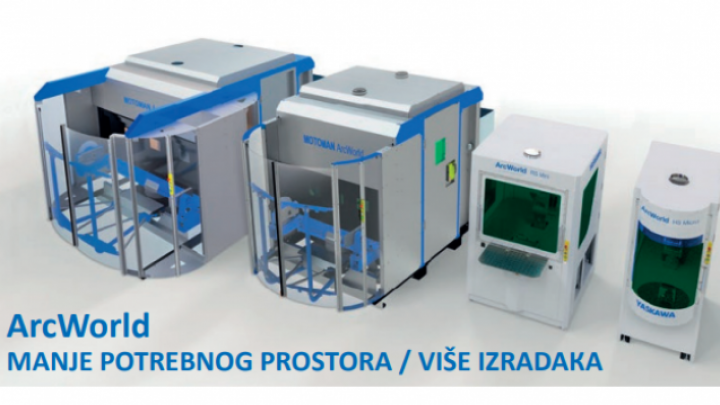

ArcWorld - DIZAJN PRILAGOĐEN KORISNIKU
Porodica ArcWorld pruža fleksibilnu, prostorno kompaktnu, a cenovno povoljnu opciju za integraciju robota u vašem procesu zavarivanja. Robot, pozicioner, kontroler i napajanje su postavljeni na zajedničkoj platformi. To čini pomeranje i ponovno puštanje u rad robotske stanice ArcWorld veoma jednostavnim.
Ključne prednosti
o Kratki rokovi isporuke.
o Jednostavne za instalaciju i premeštanje – poseduju točkove ili stope.
o Jednostavne za rukovanje – dizajnirane da olakšaju rad operateru.
o Zauzimaju mali prostor u hali, ali pružaju obilje za robota.
o Ulazni materijal se može postavljati mosnom dizalicom.
o Pripremljene za offline programiranje.
o Moguće TIG, MIG ili MAG zavarivanje.
Obim isporuke
o MOTOMAN robot za zavarivanje.
o Katalogom navedeni pozicioneri ili obrtni sto.
o Platforma, metalni zidovi, pleksi vrata.
o Odsisna hauba sa otvorima za ventilaciju i izduvne gasove.
o Start panel.
ArcWorld RS Mini & HS Micro
Idealni za zamenu ili dopunu ručnog zavarivanja ili npr. za “heftanje“ pre zavarivanja u većoj robotskoj stanici.
Sa našom “Mini“ i “Micro“ robotskim stanicama moguće je udvostručiti količinu izlaznog materijala uz prepolovljeno vreme pripreme.
ArcWorld RS Mini sa okretnim vratima sa radnim stolom i ArcWorld HS Micro sa jedostavnim vratima i fiksnim stolom ili obrtnom prihvatnom pločom.
Malenih gabarita, u kompletu sa robotom i upravljačkom jedinicom, ArcWorld RS Mini i HS Micro, imaju mnogo toga da ponude i pruže.
ArcWorld CS
Dizajnirane za visok učinak
Opremljene jednostavnim funkcijama i projektovane za optimalne performanse u što manjem prostoru.
Ćelija je pripremljena za TIG, MIG ili MAG zavarivanje, u zavisnosti od zahteva kupca. Varijante pozicionera različitih tipova i veličina obezbeđuju visoku fleksibilnost manipulacije radnog predmeta, dok dizajn otvorenog prostora na strani operatera omogućuje postavljanje i iznošenje radnih komada odozgo, odnosno, upotrebom dizalica.
Dizajn prilagođen korisniku
Kod robotskih stanica ArcWorld CS, operater i robot imaju svoja odvojena radna područja.
Ovakav princip pruža operateru udobno i jasno osvetljeno radno mesto sa zakrivljenim kliznim vratima i potrebnim materijalima pri ruci.
Sve na jednom mestu
Pored utičnice za izvor napajanja za zavarivanje, razvodna kutija takođe ima dodatne utičnice za 230VAC i 400VAC koje se mogu koristiti za drugu opremu.
Takođe su obezbeđene i utičnice za povezivanje komprimovanog vazduha.
Obim isporuke
• MOTOMAN robot za zavarivanje.
• Katalogom navedeni pozicioneri ili obrtni sto.
• Platforma, metalni zidovi, pleksi vrata.
• Odsisna hauba sa otvorima za venti laciju i izduvne gasove.
• Start panel.

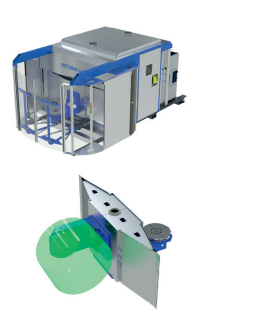

ArcWorld V2TL-500
ArcVorld CS V2TL-500 sa okretno-nagibnim pozicionerom za radne predmete max ø1200 mm.
Kod robotskih stanica ArcWorld CS, operater i robot imaju svoja odvojena radna područja.
Ovakav princip pruža operateru udobno i jasno osvetljeno radno mesto sa zakrivljenim kliznim vratima i potrebnim materijalima pri ruci.
Dimenzije: 3062 x 5055 x 2360 mm (Š x D x V)
Prečnik radnog komada: Ø1200 mm, visina 600 mm
Nosivost: 500 kg po stanici
Robot: MOTOMAN-AR2010
Kontroler: YRC1000
Glavno napajanje se jednostavno priključuje na razvodnu kutiju, koja se nalazi na zadnjoj strani robotske stanice ArcWorld CS.
Unutrašnje konekcije do robotskog upravljača i unutrašnje rasvete su već postavljene.
Pored utičnice za izvor napajanja za zavarivanje, razvodna kutija takođe ima dodatne utičnice za 230VAC i 400VAC koje se mogu koristiti za drugu opremu.
Takođe su obezbeđene i utičnice za povezivanje komprimovanog vazduha.
Opcije:
o Servisna vrata se nalaze sa leve strane operatera.
o Prenos medija (signala, komprimovanog vazduha, električne energije) za pribore i uređaje na pozicioneru.
o Adapter za naknadnu ugradnju starih steznih pribora.
o MotoSim sa kinematičkom simulacijom.
o Integracija različitih vrsta i brendova opreme za zavarivanje
